BNC vai HDMI videotuotannossa: kumpi kannattaa valita?

Kun kaapelivedon pituus kasvaa muutamaa metriä pidemmäksi, liitännän tahaton irtoaminen on ehdottomasti estettävä tai käytössä on ammattitason broadcast-kalustoa, oikea valinta on SDI-signaalia välittävä BNC-kaapeli. HDMI puolestaan loistaa lyhyissä vedoissa monitoreille, kannettaville tietokoneille ja kuluttajatason laitteille. Useimmissa tuotantoympäristöissä tarvitaankin molempia – sekä luotettavaa videomuunninta niiden väliin.

Aihetta sekoittaa usein termien epätarkka käyttö: BNC on pelkkä liitintyyppi, kun taas HDMI tarkoittaa sekä fyysistä liitintä että signaaliprotokollaa. BNC-kaapelissa siirretään tavallisesti SDI-signaalia (Serial Digital Interface), joka on lähetystekniikan vakiintunut ammattistandardi. Käytännössä vertailussa ovat siis koaksiaalikaapelissa kulkeva SDI ja HDMI.

BNC (SDI)	HDMI
Liitin	Lukittava BNC-bajonetti	Lukitsematon (saatavilla ruuvilukitteisia versioita)
Tyypillinen kantama	Kymmeniä metrejä, koaksiaalilla jopa n. 100 m	Passiivisella kuparikaapelilla n. 5 m (4K60)
Ratkaisu pitkille vedoille	SDI valokuidulla	Aktiivinen optinen kaapeli (AOC)
Maksimiresoluutio yhdellä kaapelilla	12G-SDI: 2160p60	HDMI 2.1: 8K60, 4K120
Kopiosuojaus (HDCP)	Ei	Kyllä
Paras käyttökohde	Kamerat, kuvamikserit, lavat ja studiot	Monitorit, kannettavat, tallentimet, lyhyet vedot

Mitä tekniikkaa kaapeleiden taustalla on?

SDI on ammattikäyttöön luotu SMPTE-standardien mukainen digitaalivideon siirtotapa. Se välittää pakkaamatonta kuvaa ja siihen upotettua monikanavaääntä yhdessä 75 ohmin koaksiaalikaapelissa, jonka päissä on BNC-liittimet. Standardia on kehitetty jatkuvasti resoluutioiden ja bittivirtojen kasvaessa:

• HD-SDI: 1,485 Gbps
• 3G-SDI: 2,97 Gbps (tukee 1080p60-resoluutiota)
• 6G-SDI: 5,94 Gbps (tukee 2160p30-resoluutiota)
• 12G-SDI: 11,88 Gbps (tukee 2160p60-resoluutiota)

Nämä siirtonopeudet perustuvat Alteran listaamiin SMPTE-standardeihin, ja resoluutiojaot vastaavat muun muassa 12G-SDI-jakovahvistinten teknisiä tietoja.

HDMI puolestaan ponnisti kuluttajaelektroniikasta, mutta siitä on tullut vakiovaruste myös ammattitason laitteissa. HDMI 2.0 tarjoaa jopa 18 Gbps:n nopeuden ja 4K-kuvan 50/60 Hz:n taajuudella. Uudempi HDMI 2.1 yltää jopa 48 Gbps:n kaistanleveyteen tukien 8K60- ja 4K120-signaaleja. Paperilla HDMI tarjoaa siis huomattavasti SDI:tä suuremman tiedonsiirtokyvyn, minkä vuoksi se on yleisin liitäntä huipputarkkoihin näyttöihin ja tietokoneisiin kytkettäessä.

Pelkkä kaistanleveys ei kuitenkaan ratkaise kaikkea. Todellisessa tuotantoympäristössä siirtoetäisyys ja mekaaninen luotettavuus ajavat lähes poikkeuksetta raakojen bittinopeuksien ohi.

Siirtoetäisyys: BNC:n kiistaton valttikortti

Mitä suurempi signaalin bittinopeus on, sitä herkemmin se vaimenee kuparikaapelissa matkan kasvaessa. SDI-protokolla on suunniteltu nimenomaan sietämään pitkiä vetoja häiriöttömästi.

SDI. Belden 1694A -koaksiaalikaapelia käyttävä Cypress Technology ilmoittaa testatuiksi siirtoetäisyyksiksi 100 metriä 3G-SDI:lle, 80 metriä 6G-SDI:lle ja 60 metriä 12G-SDI:lle. Osa valmistajista noudattaa vieläkin varovaisempaa linjaa: esimerkiksi Barco rajaa 12G-SDI-vedot enintään 30 metriin Belden 4855R -kaapelilla. Belden itse muistuttaa, että SMPTE-standardien pituustaulukot ovat laskennallisia arvoja, eivät mitattuja kenttätestejä. Ilmoitettuja pituuksia onkin viisainta pitää ehdottomana maksimina. Kaapelivedot kannattaa aina mitoittaa hyvällä turvamarginaalilla ja tarkistaa kaapelin tarkka datalehti etukäteen.

HDMI. HDMI-standardi ei määrittele kaapeleille virallista enimmäispituutta, mutta passiivisen kuparikaapelin fysiikka tulee nopeasti vastaan. Amphenol Socapexin mukaan HDMI 2.0 -signaalin laatu alkaa heiketä kuparijohtimessa jo 5 metrin jälkeen. Alan arvioiden mukaan sertifioidut 48 Gbps:n passiivikaapelit toimivat luotettavasti vain noin 3 metriin asti. Pidemmillä etäisyyksillä vaaditaan aktiivinen optinen HDMI-kaapeli (AOC). Esimerkiksi Amphenolin oma HDMI 2.0 AOC -kaapeli yltää jopa 100 metriin, joskin tämä koskee vain kyseistä erikoistuotetta eikä päde automaattisesti kaikkiin aktiivikaapeleihin.

Käytännön esimerkkejä kaapelivalinnasta

Kun olet kytkemässä kameraa kuvamikseriin:

• 8 m, 1080p60: Laadukas HDMI-kaapeli voi toimia testattuna, mutta SDI on huomattavasti varmempi ja ammattimaisempi ratkaisu.
• 40 m, 1080p60: Passiivinen HDMI ei toimi. Käytä 3G-SDI-koaksiaalikaapelia, jolle tämä matka on vaivaton perusveto.
• 60 m, 4K60: 12G-SDI-koaksiaali toimii suorituskykynsä äärirajoilla. Käytä mieluummin optista SDI-muunninta tai laadukasta HDMI AOC -kaapelia, jos laitteissa on HDMI-liitännät.
• 150 m tai enemmän: Valitse poikkeuksetta valokuitu signaalityypistä riippumatta.

Pitkiin SDI-siirtoihin erinomainen ratkaisu on AVMATRIX FE1121-12G -kuitumuunnin, joka siirtää jopa 12G-signaalia valokuitua pitkin ilman laadun heikkenemistä.

Liitännän luotettavuus ratkaisee yllättävän paljon

BNC-liitin perustuu bajonettilukitukseen, joka lukittuu napakasti neljänneskierroksella. Liittimen nastat lukittuvat runko-osan uriin, eikä liitos pääse aukeamaan vahingossa, vaikka kaapeliin kohdistuisi nykäisy kesken kiivaimman tuotannon.

Tavallisessa HDMI-liittimessä ei ole minkäänlaista mekaanista lukitusta. Joissakin kaapeleissa käytetään jousipinnitetyt liittimet paremman kitkan saavuttamiseksi, ja teollisuuskäyttöön suositellaan erillisiä ruuvilukitteisia liittimiä. Gimbaalissa, kamerajalustalla tai live-tapahtumalavalla löystyvä HDMI-liitin on aina todellinen riskitekijä. Jos kamerassa on vain HDMI-lähtö, kamerahäkki kaapelilukolla tai laadukas lukittava HDMI-kaapeli on välttämätön lisävaruste.

Toinen merkittävä ero liittyy laitteiden väliseen kättelyyn. HDMI-laitteet neuvottelevat keskenään EDID-laitetiedot ja varmentavat tämän jälkeen HDCP-kopiosuojauksen. Extronin mukaan kummankin vaiheen on onnistuttava virheettömästi ennen kuin kuva saadaan näkyviin. CEDIA nostaa yleisimmiksi kättelyongelmien syiksi ristiriitaiset EDID-tiedot, signaalia vääristävät jakajat tai jatkimet, laitteiden virhekytkentäjärjestyksen sekä heikkolaatuiset tai ylipitkät kaapelit. Tämän vuoksi HDMI-signaali saattaa pätkiä tai pimentyä kokonaan, jos yksikin ketjun laite sammutetaan.

SDI puolestaan välittää salaamatonta ammattivideosignaalia, josta HDCP-kopiosuojausneuvottelut puuttuvat kokonaan. Tämä poistaa valtavan määrän turhia virhelähteitä suorissa lähetyksissä.

Kaikki BNC-kaapelit eivät ole samanlaisia

BNC-kaapelia ei pidä koskaan ostaa pelkän liittimen ulkonäön perusteella. Kaksi yleistä sudenkuoppaa aiheuttavat säännöllisesti harmaita hiuksia:

50 ohmia vs. 75 ohmia. BNC-liittimiä ja -kaapeleita valmistetaan molemmilla impedansseilla. Vaikka ne kytkeytyvät mekaanisesti toisiinsa, ne eivät ole sähköisesti yhteensopivia korkeilla taajuuksilla ja suurilla bittinopeuksilla. Videokuva ja SDI-signaali vaativat poikkeuksetta 75 ohmin impedanssin. 50 ohmin BNC on tarkoitettu radiotaajuuskäyttöön (RF), kuten langattomien mikrofonien antennijärjestelmiin – esimerkiksi Sennheiser AC41 -antennijakajan yhteyteen. 50 ohmin kaapelin kytkeminen SDI-väylään aiheuttaa signaaliheijastuksia ja kuvavirheitä, joten kaapelityypit on syytä pitää tarkasti erillään.

Kaapelin ja liittimen nopeusluokitus. Perinteinen 1080p-kuvalle tehty kaapeli ei suoriudu 4K-siirrosta. 12G-SDI-signaali vaatii nimenomaan sille mitoitetut kaapelit ja liittimet, kuten valmiiksi kootut Belden 4855R -kaapelit. Kuten Barco huomauttaa, tavallisia BNC-liittimiä ei ole tehty näin korkeille taajuuksille, mikä leikkaa käyttökelpoista kaapelipituutta dramaattisesti. Joustavampaan 6G- ja 3G-käyttöön loistava valinta on Belden 1505F -kaapeli. Laajempaan valikoimaan voit tutustua koaksiaalikaapelit-kategoriassamme.

Kamerarigeissä ja ahtaissa tiloissa ohuet, kulmaliittimillä varustetut kaapelit säästävät tilaa ja suojaavat liitäntöjä rasitukselta. Mainio esimerkki tästä on kierteinen SHAPE 25 cm SDI -kaapeli.

Voiko HDMI-kaapelin kytkeä suoraan BNC-porttiin?

Ei voi. Passiivinen adapterikaapeli ei riitä, sillä HDMI ja BNC (SDI) poikkeavat toisistaan niin fyysisen rakenteen, jännitetasojen kuin koodaustapojenkin puolesta. Väliin tarvitaan aina aktiivinen videomuunnin, joka huomioi oikean signaalistandardin ja kulkusuunnan.

Selvitä ensin laitteesi BNC-liitännän tyyppi:

• SDI BNC (videokamerat, kuvamikserit, ammattinäytöt): tarvitset SDI/HDMI-muuntimen.
• Analoginen CCTV BNC (CVBS, AHD, TVI, CVI): kyseessä ei ole SDI. Tähän vaaditaan valvontakameroille tarkoitettu CCTV–HDMI-muunnin, kuten alan laitevalmistajat ohjeistavat. SDI-muuntimet eivät ymmärrä näitä analogisia signaaleja lainkaan.

Muuntimia on saatavilla molempiin suuntiin. Esimerkiksi Black Box valmistaa konverttereita kumpaankin tarkoitukseen, ja SDI-puolella käytetään aina 75 ohmin BNC-liitäntää. Suosittelemme käyttötarkoituksen mukaan seuraavia varmoja ratkaisuja:

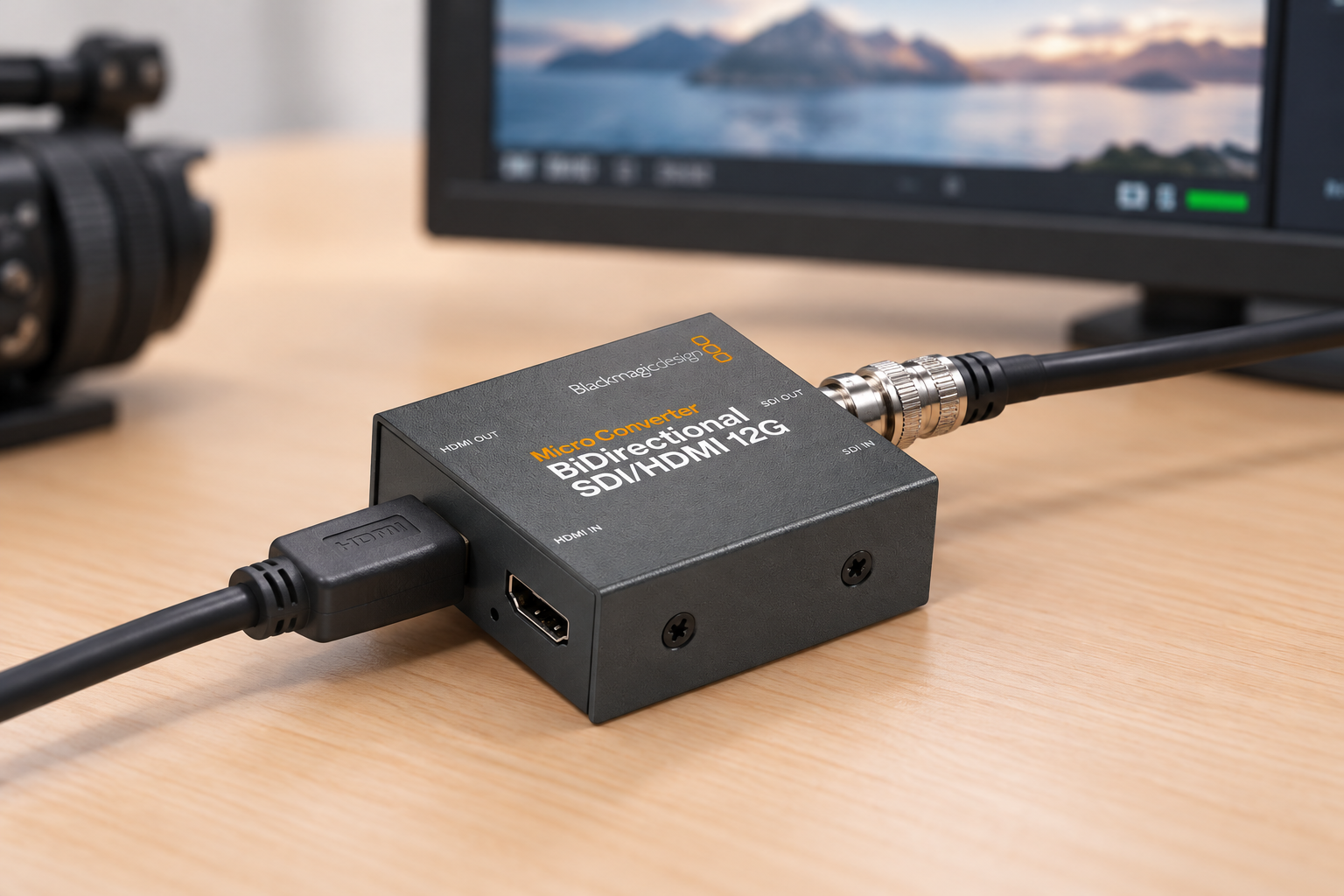

• Monipuoliseen tuotantokalustoon: Blackmagic Micro Converter SDI/HDMI 12G BiDirectional muuntaa signaalia molempiin suuntiin yhtäaikaisesti, mikä tekee siitä kenttäkäyttöön lyömättömän työkalun.
• HDMI-kameran liittäminen 4K SDI -järjestelmään: AVMATRIX SC1221-12G muuntaa 4K60 HDMI 2.0 -signaalin 12G-SDI-muotoon ja sisältää suoran HDMI loop-out -läpiviennin.
• Kompaktiin 1080p-peruskäyttöön: AVMATRIX SC1221 -minimuunnin on luotettava ja pienikokoinen perusmuunnin HDMI-signaalin siirtämiseksi 3G-SDI-väylään.

Käytännön nyrkkisääntö on selkeä: hoida laitteiden lähellä olevat lyhyet vedot HDMI:llä ja pitkät siirrot SDI-kaapelilla. Sijoita aktiivinen muunnin aina siihen kohtaan ketjua, jossa signaalitapa vaihtuu. Laajemman katsauksen vaihtoehdoista löydät signaalinkäsittely-kategoriastamme.

Miten valitset oikean kaapelin?

Tee valinta käymällä läpi nämä neljä kohtaa:

1. Kuinka pitkä kaapeliveto on? Jos etäisyys ylittää 5 metriä 4K60-kuvalla, passiivinen kupari-HDMI ei enää riitä. Valitse tällöin SDI tai aktiivinen optinen HDMI-kaapeli (AOC).
2. Mitä liitäntöjä laitteistosta löytyy? Käytä ensisijaisesti suoria kytkentöjä laitteiden omien liitäntöjen mukaisesti. Jos liittimet eivät täsmää, sijoita ketjuun laadukas aktiivimuunnin äläkä luota passiivisiin adaptereihin.
3. Liikutellaanko kaapelia tuotannon aikana? Jos kaapeliin voi kohdistua tärinää tai vetoa, valitse lukittava BNC tai ruuvilukittava HDMI-johto.
4. Kulkeeko kuva jakajien tai mikserien läpi? SDI-signaalissa ei ole HDCP-kättelyä sekoittamassa kokonaisuutta. HDMI-pohjaisessa reitityksessä EDID- ja HDCP-viiveet on aina ennakoitava ja testattava huolellisesti ennen h-hetkeä.

HDMI puolustaa paikkaansa silloin, kun koko signaalitie pysyy lyhyenä ja laitteisto on kuluttajatasoa – esimerkiksi peilittömän kameran ja erillisen kenttämonitorin välillä tai kannettavaa tietokonetta kaappauskorttiin liitettäessä. Oppaamme videotuotannon HDMI-kaapeleihin pureutuu tarkemmin kaistanleveyksiin ja liitinten suojaamiseen. Jos rakennat suoratoistojärjestelmää, lue myös kaappauskorttien ostajan opas, jossa käsitellään HDMI- ja SDI-tulojen eroja. Täysin langattomiin työnkulkuihin suosittelemme tutustumaan langattomien videolähettimien valintaoppaaseen.

Tiivistelmä

• BNC on lukittava liitintyyppi, jossa kulkee tyypillisesti ammattilaistason SDI-signaali. HDMI puolestaan tarkoittaa sekä liitintä että signaalistandardia. Käytännön vertailu tehdään siis koaksiaalisen SDI:n ja HDMI:n välillä.
• Valitse SDI aina, kun kaapelivedot ovat useita metrejä pitkiä tai liitännän tahaton irtoaminen on estettävä. Käytä HDMI:tä lyhyissä näyttö-, tietokone- ja tallenninkytkennöissä.
• Muista, että SDI-kaapeleille ilmoitetut maksimipituudet ovat teoreettisia ylärajoja. Tarkista aina kyseisen kaapelin tarkka datalehti etenkin 12G-SDI-tarkkuuksilla.
• Käytä videon siirrossa ainoastaan 75 ohmin kaapeleita ja BNC-liittimiä. 50 ohmin BNC on varattu radiotaajuuslaitteille, kuten langattomille mikrofoneille.
• HDMI-kaapelia ei voi kytkeä suoraan BNC-porttiin pelkällä adapterilla. Käytä aina asianmukaista videomuunninta ja tarkista, onko BNC-porttisi SDI- vai analogista valvontakameratyyppiä (CCTV).
