HDMI-kaapelin enimmäispituus: Kuinka pitkälle signaali todella kantaa?

HDMI-kaapelille ei ole olemassa virallista enimmäispituutta. HDMI-standardi määrittelee ainoastaan signaalilta ja kaapelilta vaadittavan suorituskyvyn, ei fyysistä mittaa. HDMI.org sertifioi kaapelit kaistanleveysluokittain, ja jokainen valmistetun kaapelimallin pituusversio on testattava erikseen.

Käytännön pituusrajoitukset määräytyvät siirrettävän datamäärän mukaan: mitä raskaampi videosignaali, sitä lyhyempi perinteisen passiivisen kuparikaapelin on oltava. Seuraavassa taulukossa esitetyt luvut kuvaavat passiivisten (ilman erillistä vahvistinta toimivien) kuparikaapeleiden toimintavarmuutta kenttäkokemuksen perusteella – kyse ei siis ole standardin asettamista ehdottomista rajoista.

Signaali	Kaistanleveys	Passiivikaapelin realistinen pituus
1080p60	enintään n. 10 Gbps	enintään n. 15 m
4K60	18 Gbps	n. 3–5 m (järeällä kaapelilla toisinaan pidempi)
4K120 tai 8K60	enintään 48 Gbps	n. 3 m

Kun tarvitaan pidempiä vetoja, ratkaisuksi tulevat aktiivikaapelit, aktiiviset optiset kaapelit (AOC), signaalijatkeet tai siirtyminen ammattitason SDI-kaapelointiin.

Onko HDMI-kaapelille virallista pituusrajaa?

Lyhyt vastaus on: ei ole. HDMI-määritykset asettavat rajat ainoastaan sähköiselle suorituskyvylle. Tämä ratkaisu jättää valmistajille vapaat kädet hyödyntää laadukkaampia materiaaleja, paksumpia johtimia tai sisäänrakennettua elektroniikkaa. Esimerkiksi HDMI.org on todennut Standard-luokan kaapeleiden läpäisseen vaatimukset jopa 10 metrin pituisina ilman erillistä signaalinvahvistusta.

Kaapelin siirtokyvyn ratkaisee sen virallinen luokitus:

• Standard: testattu perinteisille 1080i- ja 720p-tarkkuuksille.
• High Speed: enintään 10,2 Gbps, riittää myös 4K-kuvalle 30 Hz:n virkistystaajuudella.
• Premium High Speed: enintään 18 Gbps, suunniteltu 4K60- ja HDR-materiaalille.
• Ultra High Speed: enintään 48 Gbps, vaaditaan 8K60- ja 4K120-tarkkuuksille.

Luokitus takaa vain tietyn siirtonopeuden, ei automaattisesti toimivuutta millä tahansa pituudella. Kahden eri valmistajan 10-metrinen kaapeli voi käyttäytyä vaativalla 4K60-signaalilla täysin eri tavalla.

Miksi pitkä HDMI-kaapeli aiheuttaa signaaliongelmia?

HDMI siirtää dataa erittäin nopeina sähköpulsseina kuparijohdinpareja pitkin. Johdon pidentyessä pulssit vaimenevat ja johdinparien välille syntyy ajoituseroja (skew). Kun vastaanottava laite ei enää kykene rekonstruoimaan bittivirtaa virheettömästi, signaali heikkenee tai katoaa kokonaan.

Digitaalinen HDMI-signaali ei yleensä heikkene asteittain, vaan yhteys joko toimii tai katkeaa kokonaan (niin sanottu digitaalinen jyrkänneilmiö). Äärirajoilla liikuttaessa voi kuitenkin havaita varoitusmerkkejä:

• kuvassa näkyy satunnaisia valkoisia pisteitä tai häiriökipinöintiä (”lumisadetta”)
• kuva pätkii satunnaisesti mustaksi sekunnin tai parin ajaksi
• laitteet pudottavat resoluution automaattisesti alhaisemmaksi
• ruudulle tulee ”Ei signaalia” -ilmoitus tai HDCP- ja EDID-kättely epäonnistuu toistuvasti

Signaalin kulku ei ole kiinni pelkästä kaapelista. Lähettävän laitteen HDMI-portin on jaksettava syöttää riittävästi tehoa, ja vastaanottimen on kyettävä poimimaan vaimentunut signaali luotettavasti. Esimerkiksi monien järjestelmäkameroiden ja kannettavien tietokoneiden HDMI-lähdöt on suunniteltu vain lyhyille, parin metrin vedoille. Sama pitkä kaapeli voi siis toimia tehokkaalla pöytäkoneella moitteettomasti, mutta pimentyä kokonaan kamerakäytössä.

Myös kaapelin fyysinen paksuus vaikuttaa ratkaisevasti. Ohuissa johtimissa signaalihäviö kasvaa nopeasti, minkä vuoksi kamerarigeihin tarkoitetut erittäin ohuet ja joustavat kaapelit soveltuvat ainoastaan lyhyisiin vetoihin kameran ja kenttämonitorin välille.

Ratkaisut pitkille vetomatkoille

Kun passiivisen kuparikaapelin mitta tulee vastaan, tarjolla on neljä toimivaksi todettua tekniikkaa. Valinta riippuu etäisyydestä, tilasta ja tuotannon vaatimuksista.

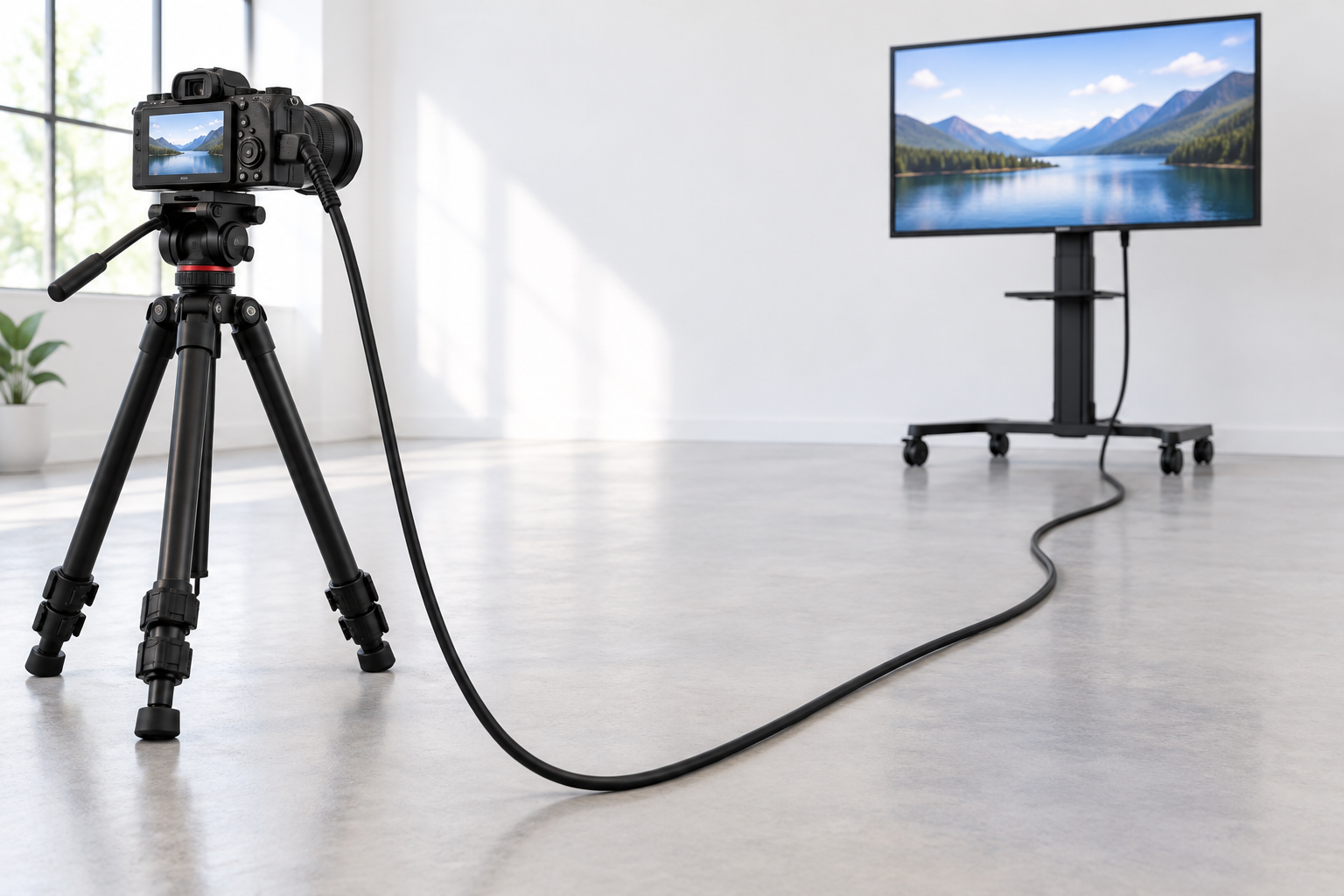

Aktiivinen HDMI-kuparikaapeli

Aktiivisessa kaapelissa liittimen sisään on integroitu pieni vahvistinpiiri, joka eheyttää signaalin ennen sen syöttämistä näyttölaitteelle. Kaapeli toimii periaatteessa aivan kuten tavallinenkin johto, mutta siinä on huomioitava kaksi seikkaa:

• Kaapeli on suuntaava. Liittimiin on merkitty ”Source” (kuvalähde) ja ”Display” (näyttö). Väärinpäin kytkettynä kuvaa ei synny lainkaan.
• Virransaanti. Osa malleista ottaa tarvitsemansa käyttöjännitteen suoraan HDMI-väylästä, kun taas toiset vaativat erillisen USB-virtaliitännän.

Hyvä esimerkki luotettavasta aktiivikaapelista on 10-metrinen aktiivinen Belden HDE010MB HDMI -kaapeli. Yli 5 metrin pituiset Belden-kaapelit ovat poikkeuksetta aktiivisia ja suuntaavia. Kyseinen malli tukee täyttä 1080p60-kuvaa, mutta 4K-signaalia 30 Hz:n taajuudella luvataan luotettavasti vain 5 metriin asti – 4K-materiaalia ei siis kannata ajaa tämän mallin 10-metrisellä versiolla ilman testausta.

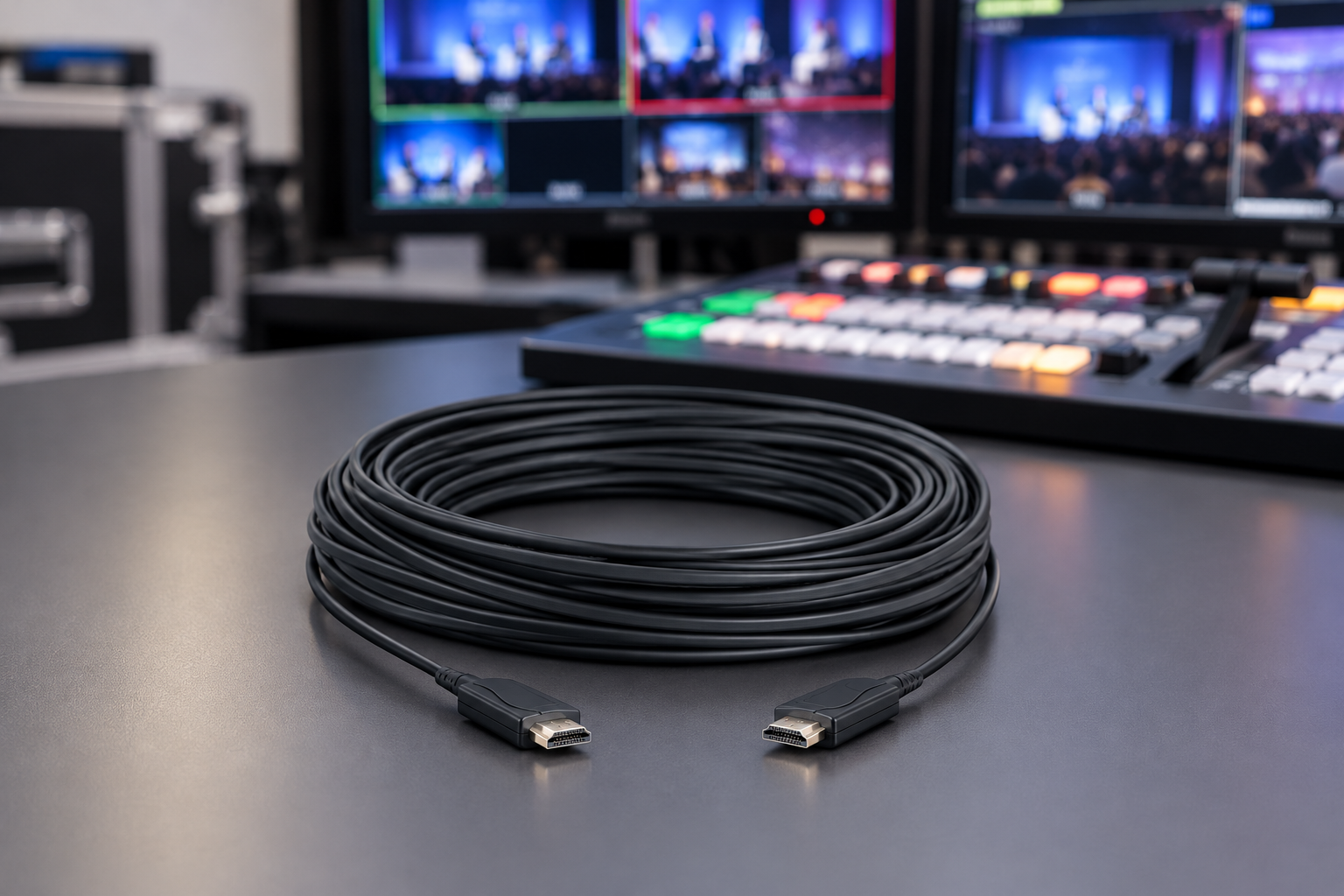

Aktiivinen optinen HDMI-kaapeli (AOC)

Aktiivinen optinen kaapeli (Active Optical Cable, AOC) muuntaa sähköisen kuvasignaalin valoksi suoraan liitinpäässä, siirtää sen ohuen valokuidun läpi ja palauttaa vastaanottopäässä takaisin sähköiseksi. AOC-kaapelit mahdollistavat jopa 100 metrin vetomatkat täydellä 4K60-tarkkuudella (18 Gbps). Kuitu on poikkeuksellisen ohutta ja kevyttä, eikä se ota lainkaan häiriötä voimakkaista sähkömagneettisista kentistä.

AOC-kaapelit ovat aina suuntaavia, ja niiden liittimistä löytyvät selkeät merkinnät oikealle kytkennälle. Useimmat mallit hyödyntävät HDMI-portin tarjoamaa virtaa, mutta tekniset tiedot on aina hyvä tarkistaa ennen asennusta.

Esimerkiksi Datavideo CB-60 on 30-metrinen aktiivinen optinen HDMI-kaapeli, joka soveltuu erinomaisesti auditorioihin, studioihin tai tapahtumatiloihin, joissa etäällä oleva kamera halutaan kytkeä ohjaamon kuvamikseriin tai salin päämonitoriin.

HDMI-jatke Cat6-kaapelilla tai valokuidulla

Erillinen signaalijatke koostuu lähettimestä (kuvalähteen päässä) ja vastaanottimesta (näytön päässä). Laitteiden välillä käytetään standardia Cat6/Cat7-verkkokaapelia tai erillistä valokuitua. Ratkaisusta riippuen etäisyydet voivat olla huomattavia: esimerkiksi ammattitason HDBaseT-jatkeet siirtävät 4K-materiaalia jopa 100 metriin ja 1080p-kuvaa Long Reach -tilassa jopa 150 metriin. Yksinkertaisemmat Cat6-jatkeet riittävät tyypillisesti noin 40 metriin 4K30-tarkkuudella.

Jatkelaitteet ovat ylivoimainen ratkaisu silloin, kun kaapelointi halutaan vetää olemassa oleviin kiinteistön suojaputkiin tai seinärakenteisiin. Ne mahdollistavat myös kuvan jakamisen: esimerkiksi Lenkeng LKV714PRO 1×4 HDMI -jatkaja-jakaja jakaa yhden HDMI-lähteen suoraan neljälle erilliselle näytölle edullisten Cat6-kaapelivetojen kautta.

SDI ammattimaiseen videotuotantoon

Monikameratuotannoissa ja vaativassa lähetystoiminnassa pitkät HDMI-vedot korvataan yleensä suoraan SDI-tekniikalla (Serial Digital Interface). SDI hyödyntää lujaa 75 ohmin koaksiaalikaapelia ja mekaanisesti lukittavia BNC-liittimiä, mikä tekee siitä kenttäolosuhteissa huomattavasti HDMI:tä luotettavamman. Beldenin etäisyystaulukko osoittaa, että laadukkaalla 1694A-koaksiaalikaapelilla 3G-SDI-signaali kantaa jopa 155 metriä ja 6G-SDI-signaalikin noin 105 metriä (lopulliseen kantamaan vaikuttavat myös käytetyt liittimet ja kytkentäpaneelit).

Käytännössä kameran HDMI-lähtöön kytketään HDMI–SDI-mikromuunnin, ja signaali palautetaan näyttöpäässä tai mikserissä SDI–HDMI-muuntimella. Tarkempaa tietoa kaistanleveyksistä ja kuvauskaluston kaapeloinnista löydät videotuotannon HDMI-oppaastamme. Jos fyysistä kaapelointia halutaan välttää kokonaan, vaihtoehtoja tarjoaa langattomien videolinkkien valintaopas.

Muistisäännöt kaapelin valintaan

Mittaa asennusreitin todellinen pituus etukäteen ottaen huomioon mutkat, seinäläpiviennit ja trussikiinnitykset. Noudata sen jälkeen näitä nyrkkisääntöjä:

1. Alle 3 metriä: Käytä laadukasta, sertifioitua passiivikaapelia. Valitse nopeusluokka resoluution mukaan.
2. 3–5 metriä (4K60): Käytä sertifioitua Premium High Speed- tai Ultra High Speed -kaapelia. Suosi paksumpaa johdinta, jos veto lähestyy 5 metriä.
3. 5–15 metriä (1080p): Laadukas passiivikaapeli saattaa riittää, mutta aktiivikaapeli takaa varman toiminnan varsinkin live-tilanteissa.
4. Yli 5 metriä (4K60): Valitse suoraan aktiivinen optinen kaapeli (AOC) tai signaalijatke.
5. Yli 30 metriä tai kiinteät kiinteistövedot: Käytä verkkokaapelipohjaista jatketta, valokuitua tai SDI-linjaa.
6. Kriittiset live-tuotannot: Käytä lukittavia liittimiä ja suosi SDI-linjoja aina kun mahdollista. Tavallinen HDMI-liitin irtoaa tai löystyy pienestäkin nykäisystä.

Käytännön esimerkki: Salin perällä oleva 4K60-kamera kytketään ohjaamon monitoriin 12 metrin päähän. Passiivisen kuparikaapelin suositusmitta (3–5 m) ylittyy moninkertaisesti, joten tavallinen kaapeli johtaa todennäköisesti kuvan pätkimiseen. 15-metrinen AOC-kaapeli jättää riittävästi asennusvaraa ja toimii luotettavasti huomattavasti tekniikan sadan metrin maksimirajaa lyhyemmällä matkalla.

Varo ostamasta kaapelia vain myyntipakkauksen ”8K”- tai ”4K”-tekstien perusteella. Vaikka mallisarjan 2-metrinen versio täyttäisi 48 Gbps:n kriteerit, sama ei päde automaattisesti saman valmistajan 10-metriseen passiivijohtoon. Varmista aina kyseisen pituusversion omat tekniset arvot.

Pitkän HDMI-vedon vianmääritys

Jos kuva pätkii tai ruutu pysyy mustana, etsi vika järjestelmällisesti. Asennusalan järjestö CEDIA suosittelee kättely- ja signaaliongelmiin seuraavaa lähestymistapaa:

1. Testaa suoralla kytkennällä: Liitä kuvalähde näyttöön lyhyellä, varmasti toimivalla kaapelilla. Jos kuva näkyy, vika on pitkässä vedossa tai sen komponenteissa.
2. Pudota resoluutiota tai virkistystaajuutta: Jos kuva palaa ruutuun resoluutiota laskemalla (esim. 4K -> 1080p), kaapelin kaistanleveys ei riitä täyden signaalin kuljettamiseen kyseisellä pituudella.
3. Karsi välikappaleet: Irrota jakajat, kytkimet ja sovittimet. Palauta ne linjaan yksi kerrallaan vian paikallistamiseksi.
4. Tee täysi uudelleenkäynnistys: Sammuta näyttö ja kuvalähde kokonaan. Odota vähintään 10 sekuntia ja kytke laitteet takaisin päälle, jotta EDID- ja HDCP-kättelyt suoritetaan alusta alkaen.
5. Tarkista suuntaavuus: Varmista, että aktiivikaapelin tai AOC:n liittimet ovat oikein päin kuvalähteen ja näytön välillä.

HDMI-väylä syöttää myös pientä +5 voltin käyttöjännitettä liittimen 18. pinnin kautta. Tämä jännite herättää vastaanottopäässä olevan EDID-piirin, joka kertoo kuvalähteelle näytön tukemat resoluutiot. Jos pitkä passiivikaapeli tai heikkolaatuinen sovitin pudottaa tätä jännitettä liikaa, kuvalähde ei tunnista näyttöä lainkaan. Tällaisissa tilanteissa suositellaan käyttämään aktiivilaitteita tai jatkeita, joissa on oma, itsenäinen virtalähde.

Jos laitteisto toimii lyhyellä testikaapelilla, mutta pätkii pitkällä passiivivedolla, älä tuhlaa aikaa kokeilemalla toista samanmittaista passiivijohtoa. Vaihda tekniikkaa suoraan aktiivikaapeliin, AOC-kuituun tai signaalijatkeeseen.

Yhteenveto

• HDMI-standardi ei aseta virallista enimmäispituutta kaapelille, vaan ainoastaan suorituskykyvaatimukset.
• Passiivisen kuparikaapelin toimintavarmat etäisyydet ovat käytännössä n. 15 m (1080p), 3–5 m (4K60) ja n. 3 m (4K120 / 8K).
• Pidemmillä vedoilla aktiiviset kuparikaapelit ja etenkin optiset AOC-kaapelit takaavat häiriöttömän kuvan. Muista aina kytkentäsuunta.
• Kiinteissä asennuksissa ja seinävedoissa kannattaa hyödyntää Cat-pohjaisia signaalijatkeita. Monikameratuotannoissa SDI on toimintavarmuutensa ansiosta selkeä ykkösvalinta.
• Häiriöitä selvitettäessä testaa ketju ensin lyhyellä kaapelilla ja kokeile resoluution laskemista.
