V-mount vai Gold Mount: kumpi akku sopii kalustoosi?

Käytännöllisin nyrkkisääntö akun valintaan on yksinkertainen: valitse kiinnitys sen mukaan, mitä kamerasi, akkulevysi ja laturisi jo valmiiksi käyttävät. Jos sen sijaan rakennat kalustoasi puhtaalta pöydältä, kallistu V-mountiin. Sille on tarjolla selvästi laajempi valikoima eri valmistajia, akkukokoja ja akkulevyjä. Gold Mountiin kannattaa päätyä lähinnä silloin, kun tuotantoyhtiösi tai kuvausryhmäsi kalusto nojaa jo valmiiksi Anton/Bauer-ekosysteemiin, kuten monissa broadcast- ja studiotuotannoissa on vakiintunut tapa.

Molempien järjestelmien nimellisjännite on käytännössä sama, tyypillisesti 14,4 volttia. Merkittävimmät erot liittyvätkin mekaaniseen lukitukseen, laite-ekosysteemin laajuuteen sekä siihen, paljonko virtaa akku ja akkulevy kykenevät luotettavasti syöttämään. Tässä oppaassa käymme läpi järjestelmien tärkeimmät erot ja autamme tekemään kalustoosi parhaiten sopivan valinnan.

V-mount	Gold Mount
Alkuperäinen kehittäjä	Sony	Anton/Bauer
Mekaaninen kiinnitys	V-muotoinen kiila; akku liu’utetaan ylhäältä alas vastakappaleeseen	Kolme kullattua nastaa; akku liu’utetaan paikalleen sivusta
Nimellisjännite	14,4 V (usein ilmoitettu myös 14,8 V)	14,4 V (usein ilmoitettu myös 14,8 V)
Ekosysteemi	Avoin standardi; kymmeniä akkujen ja levyjen valmistajia	Suljettu järjestelmä; vahva asema broadcast- ja televisiotuotannoissa
Valikoimamme (kirjoitushetkellä)	37 V-mount-akkua	4 Gold Mount -akkua

Mitä eroa on V-mountilla ja Gold Mountilla?

V-mount on Sonyn alun perin kehittämä järjestelmä. Akun takapinnassa on V-mallinen kiila, joka työnnetään ylhäältä alaspäin kamerassa tai akkulevyssä olevaan vastakappaleeseen. Gold Mount on puolestaan Anton/Bauerin kehittämä kiinnitysratkaisu, jossa akku napsautetaan paikalleen sivusuunnassa ja lukitaan kolmen kullatun nastan avulla (Digital Camera World; Lensrentals).

V-mount toimii huomattavasti avoimempana standardina. Kymmenet valmistajat – mukaan lukien Sony, Core SWX, SWIT, Bebob ja CAMVATE – tekevät V-mount-yhteensopivia akkuja ja lisätarvikkeita. Gold Mount on puolestaan pysynyt pitkälti Anton/Bauerin omaan patenttiin pohjautuvana järjestelmänä, jolla on vankka jalansija erityisesti uutis- ja televisiotuotannoissa (Impulse Cameras). Käytännössä V-mount tarjoaa kuvaajalle laajemman valikoiman eri kokoluokissa, hintapisteissä ja liitäntämahdollisuuksissa.

Gold Mountin ehdoton valtti on sen pomminvarma mekaaninen lukitus: kun akku napsahtaa nastojensa varaan, liitoksessa ei ole lainkaan välystä. Tämän tinkimättömän tukevuuden ansiosta se on pitänyt asemansa uutis- ja studiotuotantojen lisäksi myös raskaissa Steadicam-kokoonpanoissa, joissa akun pienikin heilahdus voisi häiritä tasapainoa (DFI Rentals).

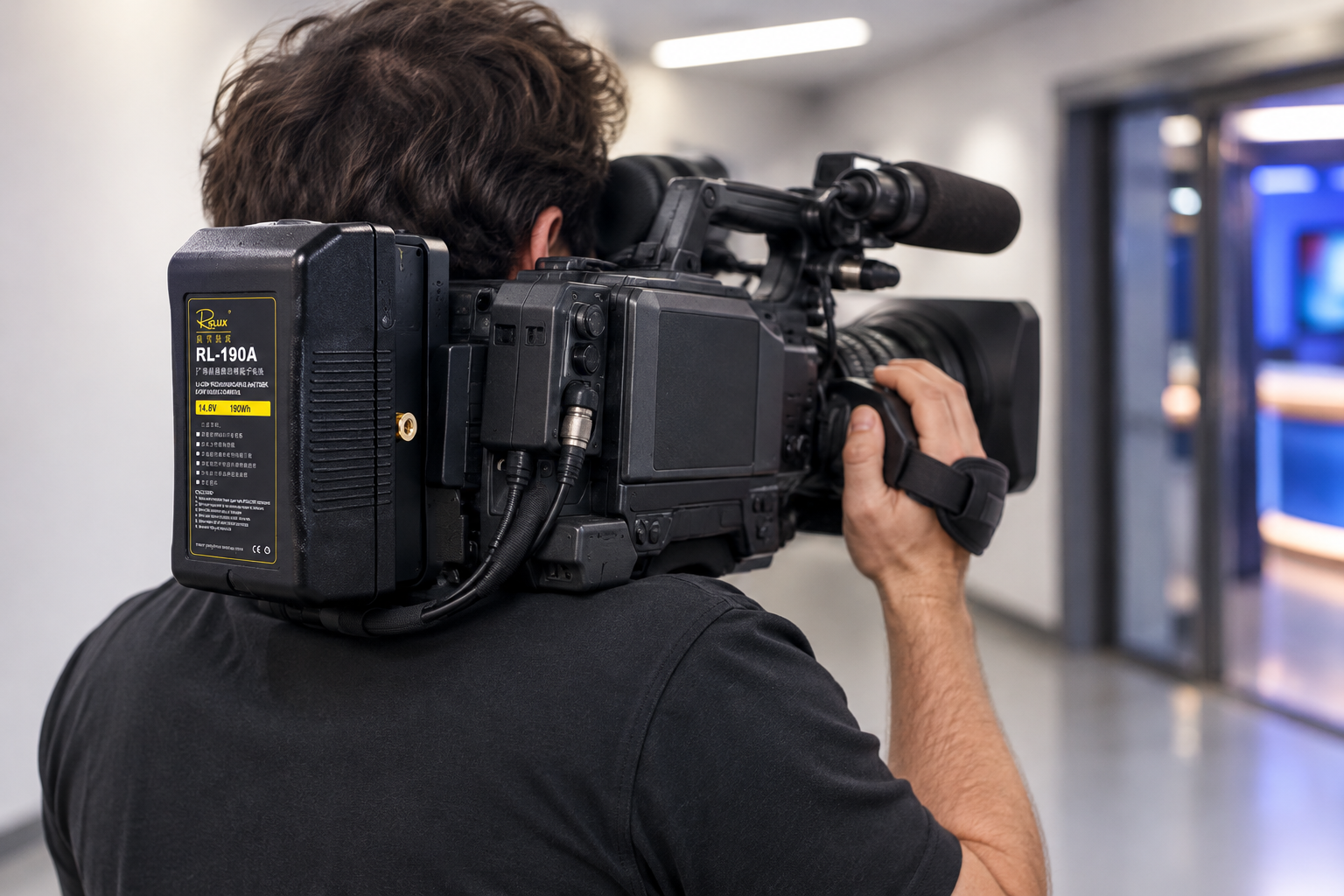

Jos etsit luotettavaa Gold Mount -akkua, tutustu esimerkiksi ROLUX RL-190A (190 Wh) -malliin.

Kuinka paljon tehoa kiinnitykset pystyvät syöttämään?

Kummallekaan kiinnitystyypille ei ole yhtä ainoaa standardoitua virranantorajaa. Todellinen suorituskyky määräytyy aina käytetyn akun kennoston ja akkulevyn liitäntäpintojen mukaan. Seuraavat esimerkit havainnollistavat eroja:

• Anton/Bauerin Titon Gold Mount -akkujen jatkuva virrananto on 10 A ja hetkellinen huippuvirta 12 A (Anton/Bauer).
• SWITin CIMO-98S V-mount -akun jatkuva tehonkesto on 150 W / 12 A ja hetkellinen piikkiteho 200 W (SWIT).

Virrankulutuksen laskeminen on suoraviivaista: teho watteina jaettuna jännitteellä antaa virran ampeereina (W / V = A). Jos kamerarigin kokonaistehontarve on 150 wattia 14,4 voltin järjestelmässä, laitteisto ottaa virtaa noin 10,4 ampeeria. Tämä ylittää jo tavallisen 10 ampeerin nimellisvirran. Kymmenen ampeerin jatkuvalla kuormalla 14,4 voltin akusta saadaan ulos noin 144 wattia – mikä vastaa tarkalleen Anton/Bauerin QR Hot Swap -akkulevylle ilmoitettua rajaa (Anton/Bauerin käyttöohje).

Sähköiset rajat johtuvat suurelta osin kosketinpintojen ja -nastojen mitoituksesta. Akkusuunnittelija Bebobin mukaan perinteiset V-mount- ja Gold Mount -liitännät kestävät liitinnastojensa puolesta tyypillisesti enintään 8–13,5 ampeerin virtaa (Bebob). Jotkut valmistajat ovat kehittäneet omia erikoisratkaisujaan pullonkaulojen purkamiseksi: esimerkiksi Bebob ilmoittaa järeän CINE V-mount -liitäntänsä kykenevän jopa 20 ampeerin jatkuvaan virranantoon (Bebobin tuoteseloste).

Huomioi seuraavat seikat, kun mitoitat virransyöttöä:

• Laske yhteen kameran, monitorin, videolähettimen, langattoman tarkennusmoottorin ja mahdollisen kuvausvalon todellinen tehonkulutus watteina.
• Muunna kokonaisteho virraksi (A) 14,4 voltin nimellisjännitteellä.
• Varmista akun ja akkulevyn jatkuva virranantokyky – älä tuudittaudu pelkkään hetkelliseen piikkiarvoon.
• Jätä järjestelmään aina riittävästi pelivaraa, jotta akku ei joudu työskentelemään äärirajoillaan.

Mikäli kamerakokoonpanosi vaatii jatkuvasti yli 12 ampeerin virtaa, tavanomainen 14,4 voltin akku alkaa olla äärirajoillaan kiinnityksestä riippumatta. Suuritehoisiin tarpeisiin suunnitellut Anton/Bauerin Gold Mount Plus- sekä modernit B-Mount-akut toimivat suoraan korkeammalla 26 voltin jännitteellä. Niiden 12 ampeerin jatkuva virrananto ja 20 ampeerin huippuvirta tarjoavat yli 300 wattia todellista tehoa (Anton/Bauer). Valikoimastamme löytyy myös FXLIONin 26 V V-mount -akku (270 Wh) laitteille, joiden tulojännitealue kattaa 18–30 volttia. Varmista aina laitteidesi sallittu käyttöjännite ennen korkeajänniteakun kytkemistä.

Akkukapasiteetin ja käyttöaikojen tarkemmasta mitoituksesta voit lukea oppaastamme: näin lasket videokaluston akun keston.

Voiko V-mount-akkua käyttää Gold Mount -levyssä?

Suoraan se ei onnistu. Kiinnitysmekanismit poikkeavat toisistaan täysin, joten akku ei sovi toisen järjestelmän levyyn ilman mekaanista sovitinta. Sovitinlevyjä on saatavilla, mutta ne toimivat aina vain yhteen suuntaan:

• Gold Mount -akku V-mount-kameraan: Tarvitset adapterin, jossa on kameran puolella V-kiila ja akun puolella Gold Mount -nastat. Tällaisia ovat esimerkiksi Bebob AB2V (CVP) ja FX Lion XH-AN-S (Adorama).
• V-mount-akku Gold Mount -kameraan: Tähän tarvitaan päinvastainen sovitin, kuten Core SWX AG-PS (Markertek).

Ennen adapterin hankkimista kannattaa tarkistaa kolme kriittistä seikkaa: kumpi puoli kytkeytyy akkuun ja kumpi kameraan, kuinka paljon fyysistä syvyyttä sovitin lisää kokonaisuuteen ja mikä on sen suurin sallittu virrankesto. On hyvä muistaa, että mikään adapteri ei pysty parantamaan akun omaa virranantokykyä.

Adapterit ovat kätevä hätäratkaisu, mutta jatkuvassa käytössä ne eivät korvaa yhdenmukaista kalustoa. Ne kasvattavat rigin kokoa, tuovat virtaketjuun ylimääräisen mekaanisen ja sähköisen vikapisteen ja ovat jälleen yksi irto-osa muistettavaksi kuvauslaukkuun. Jos käytössäsi on useita runkoja ja akkuja, kalusto kannattaa aina standardoida yhteen kiinnitystyyppiin.

Osa akkuvalmistajista ratkaisee yhteensopivuuspulmat tarjoamalla samoja suosittuja malleja molemmilla kiinnityksillä. Esimerkiksi Core SWX valmistaa valtaosaa akuistaan sekä V-mount- että Gold Mount -versioina (Core SWX). Tällöin voit valita omaan kalustoosi suoraan sopivan mallin ilman välikappaleita.

Kumpi akkutyyppi sopii paremmin lentomatkustamiseen?

Kiinnitystyypillä ei ole ilmailumääräysten näkökulmasta lainkaan merkitystä – vain akun wattituntimäärä (Wh) ratkaisee. Lentoturvallisuusviranomaisia ja lentoyhtiöitä kiinnostaa yksinomaan litiumioniakun sisältämä energiamäärä.

Wattitunnit lasketaan kertomalla akun nimellisjännite ampeeritunneilla (Wh = V × Ah) (EASA). Esimerkiksi 14,4 voltin ja 6,9 ampeeritunnin akku tarjoaa noin 99 wattituntia energiaa. Kansainväliset ilmailumääräykset (FAA ja EASA) asettavat akkujen kuljetukselle selkeät rajat:

• Enintään 100 Wh: Sallittu käsimatkatavaroissa ilman lentoyhtiön erillislupaa.
• 101–160 Wh: Vaatii lentoyhtiön etukäteishyväksynnän, ja matkustajalla saa olla mukanaan enintään kaksi irtoakkua.
• Yli 160 Wh: Kuljettaminen matkustajakoneessa on kokonaan kielletty.
• Tärkeä sääntö: Kaikki irtoakut on aina kuljetettava matkustamossa käsimatkatavarana, ei koskaan ruumassa.

Tarkemmat viranomaistiedot löytyvät lähteistä FAA PackSafe ja EASA.

Tämä kannattaa huomioida tarkkaan hankintoja tehdessä. Gold Mount -valikoimassamme on esimerkiksi järeä 240 Wh:n akku (ROLUX YC-240A), joka ylittää lentokelpoisuuden 160 Wh:n ylärajan. Se sopii erinomaisesti studioihin ja kotimaan maakeikoille, mutta ulkomaantuotantoihin sitä ei voi ottaa mukaan lentokoneeseen. Matkustavalle kuvaajalle nappivalinta on kompakti 99 Wh:n V-mount-akku, kuten SmallRig T99, joka pysyy turvallisesti 100 wattitunnin vapaan rajan alapuolella.

Käytännön tulkinnat voivat vaihdella lentoyhtiöittäin, joten säännöt kannattaa aina tarkistaa omalta lentoyhtiöltä ennen kentälle lähtöä. Kattavassa oppaassamme videokaluston kanssa lentämisestä käsitellään akkujen suojaamista, pakkaamista ja tarvittavia matkustusasiakirjoja tarkemmin.

Kumpi kiinnitys kannattaa valita?

Päätöksenteon tueksi voi soveltaa neljää suoraviivaista periaatetta:

1. Kalustossasi on jo jompikumpi järjestelmä käytössä: Pysy siinä. Kiinnityksen vaihtaminen vaatii kameralevyjen, erillisten akkulevyjen ja laturien uusimista, mikä nostaa kustannuksia nopeasti.
2. Kokoat uutta kalustoa, teet monipuolisia keikkoja tai matkustat usein: Valitse V-mount. Saat käyttöösi ylivoimaisesti laajimman valikoiman akkuja, lisävarustelevyjä ja kapasiteetteja taskukokoisista 50 Wh:n minipakkauksista aina raskaampiin malleihin. Tutustu V-mount-akkujen valikoimaamme sekä laajaan V-mount-akkujen osto-oppaaseemme.
3. Työskentelet televisiotuotannoissa tai vuokraamoissa, jotka käyttävät Anton/Baueria: Valitse Gold Mount. Näin omat akkusi ja laitteesi ovat täysin yhteensopivia muun tuotantokaluston kanssa ilman sovitusrumbaa. Katso ajantasaiset Gold Mount -akut valikoimastamme.
4. Tarvitset virtaa tehokkaille valoille tai useille lisälaitteille yhtä aikaa: Selvitä ensin laitteiston vaatima jatkuva virranantokyky ja valitse kiinnitys vasta sen jälkeen. Raskaassa käytössä sähköinen suorituskyky ja riittävä virrananto ajavat aina mekaanisen muotoilun edelle.

Monipuolisia virranjakomahdollisuuksia kaipaavalle kuvaajalle FXLION Cool Black 184 Wh tarjoaa luotettavan pohjan: siinä on sisäänrakennetut USB-A- ja D-Tap-lähdöt sekä selkeä viisiportainen varausmittari. Koska sen kapasiteetti ylittää 100 Wh, lentäminen edellyttää lentoyhtiön lupaa.

D-Tap-liitännällä varustettu V-mount-akkulevy auttaa jakamaan virtaa kätevästi koko rigille yhdestä ainoasta akusta. Esimerkiksi FXLION V-mount -akkulevy D-Tap-liitännällä voidaan ruuvata suoraan kameraan tai kiinnittää putkirakenteisiin osaksi muuta virranjakelua. Jos kalustosi virransyöttö vaatii useamman lisälaitteen samanaikaista kytkemistä, lue aiheesta lisää oppaastamme: usean laitteen virransyöttö yhdestä akusta.

Kolme tyypillistä virhettä akkujen hankinnassa

Kahden eri kiinnitystyypin sekoittaminen samaan tuotantokalustoon. Jos pääkamerasi käyttää V-mountia ja kakkosrunkosi Gold Mountia, joudut hankkimaan ja kantamaan mukana kaksinkertaisen määrän akkuja ja latureita. Pidä kalusto yhdenmukaisena aina kun suinkin mahdollista.

Pelkkien wattituntien tuijottaminen. Suuri akkukapasiteetti takaa pitkän toiminta-ajan, mutta se ei automaattisesti tarkoita suurta hetkellistä tai jatkuvaa virranantokykyä. Kookkaan 270 Wh:n akun todellista hyötykäyttöä voivat rajoittaa akun omat suojapiirit, kontaktipinnat tai käytettävä akkulevy.

Laturin yhteensopivuuden unohtaminen. Laturit on aina suunniteltu tietylle kiinnitystyypille ja jännitealueelle. Varmista aina etukäteen, tukeeko laturisi 14,4 voltin vai 26 voltin akkuja – vai kenties molempia automaattisella jännitteentunnistuksella. Tutustu aiheeseen akkulaturien oppaassamme ja tutustu tarjolla oleviin latureihin.

Tiivistelmä

• Sekä V-mount että Gold Mount toimivat tyypillisesti noin 14,4 voltin nimellisjännitteellä. Erot liittyvät lukituksen mekaniikkaan, valmistajaverkoston laajuuteen sekä akkujen virranantorajoihin.
• V-mount tarjoaa huomattavasti laajemman valikoiman eri akkukokoja, valmistajia ja akkulevyjä. Gold Mount puolestaan pitää pintansa studio- ja broadcast-tuotannoissa pomminvarman lukituksensa ansiosta.
• Mitoita akun jatkuva virranantokyky aina laitteistosi kokonaiskulutuksen mukaan. Esimerkiksi 150 watin kuorma 14,4 voltin jännitteellä vaatii noin 10,4 ampeerin jatkuvan virran.
• Adapterilevyt toimivat vain yhteen suuntaan, eivätkä ne koskaan nosta akun sisäistä virranantokykyä. Mahdollisuuksien mukaan kannattaa suosia yhtä yhtenäistä kiinnitystä koko kalustossa.
• Lentomatkustamiseen optimaalinen akkukoko on alle 100 Wh. 101–160 Wh:n akut vaativat lentoyhtiöltä ennakkoluvan, ja yli 160 Wh:n litiumakut ovat matkustajakoneissa kokonaan kiellettyjä.

Mietitkö vielä, kumpi kiinnitysjärjestelmä palvelisi parhaiten juuri sinun kuvauskalustoasi? Ota yhteyttä asiantuntijoihimme ja kerro kamerasi malli sekä käyttämäsi oheislaitteet – autamme mielellämme valitsemaan toisiinsa saumattomasti sopivat akut, levyt ja laturit. Voit tutustua aiheeseen tarkemmin selaamalla laajaa akkujen ja virransyötön valikoimaamme.
