Kuidas arvutada videotehnika aku tööaega
Aku tööaja saab välja arvutada üheainsa lihtsa valemiga. Jaga aku mahtuvus vatt-tundides (Wh) kogu süsteemi tarbitava võimsusega vattides (W) ning korruta tulemus reaalsete energiakadude katteks koefitsiendiga 0,85.
Tööaeg tundides = aku Wh × 0,85 ÷ koguvõimsus (W)
Lühidalt käib rehkendus nii:
- Vaata järele aku Wh-näitaja. Kui märgitud on vaid ampertunnid (Ah), korruta need nimipingega voltides (V).
- Liida kokku kõigi samast akust toidetavate seadmete võimsused vattides.
- Jaga mahtuvus koguvõimsusega ja korruta tulemus 0,85-ga.
- Jäta suurem varu külma ilma, vanemate akude ja eriti suure voolutarbega kaamerasüsteemide puhul.
Vaatame iga sammu lähemalt koos praktiliste näidetega, et saaksid võttepäeva toitevajaduse juba enne stuudiost või kontorist lahkumist kindlalt paika panna.
1. samm: leia aku mahtuvus vatt-tundides
Vatt-tunnid näitavad aku salvestatud energia koguhulka. Arvutusteks on vaja just seda näitajat. Ainult ampertundidest (Ah) või milliampertundidest (mAh) ei piisa, sest need ei arvesta pinget.
Enamikul V-mount akudel on Wh-väärtus otse korpusele märgitud. Kui akule on märgitud üksnes Ah, kasuta teisendamiseks järgmist valemit:
Wh = Ah × V (nimipinge voltides)
Näiteks kui 14,4 V nimipingega V-mount aku mahtuvus on 6,8 Ah, saame tulemuseks 6,8 × 14,4 = 97,9 Wh. Tootjad turustavad sellist toodet tavaliselt kui 98 Wh akut. Väiksemate akude puhul, mille mahtuvus antakse milliampertundides (mAh), tuleb see väärtus esmalt 1000-ga jagada.
Kasuta arvutamisel alati tootja märgitud nimipinget. V-mount akude puhul on see reeglina 14,4 V või 14,8 V. Akud mahtuvusega 98 või 99 Wh on loodud teadlikult jääma napilt alla lennureisidel kehtiva 100 Wh piirnormi, millest teeme juttu allpool.
2. samm: liida kokku seadmete voolutarve
Kõik akust toidet saavad lisaseadmed suurendavad süsteemi kogutarbimist. Võta võimsusnäitajad alati tootja tehniliste andmete lehelt, mitte foorumitest või arvustustest. Arvestuse aluseks tuleb kindlasti võtta voolutarve aktiivse salvestamise ajal, mitte kaamera ooterežiimis.
Mõned ametlikud võrdlusnäitajad:
| Seade | Voolutarve | Allikas |
|---|---|---|
| Sony FX3 (videot salvestades, koos objektiiviga) | u 7,3 W | Sony tehnilised andmed |
| Sony FX6 (XAVC-I QFHD 59.94p, pildiotsija töös, lisaseadmeteta) | u 18 W | Sony tehnilised andmed |
| ARRI ALEXA Mini (kere koos MVF-1 pildiotsijaga) | 43–84 W | ARRI |
| ARRI ALEXA Mini LF (ARRIRAW 24 k/s, MVF-2) | u 65 W | ARRI KKK |
| Hollyland Mars 4K saatja / vastuvõtja | alla 8,5 W / alla 5 W (tavapärane) | Hollyland |
| Atomos Ninja salvesti | 10–22 W | Atomos |
Pane tähele FX6 näitajaid: Sony toob baastarbimisena välja 18 W. Sama kaamera kasutusjuhend märgib aga, et 120 k/s salvestamisel koos HDMI, SDI ja ühendatud lisaseadmetega kasvab tarve ligikaudu 36 vatini. Teisisõnu võib sama kaamerakere reaalne voolutarve eri seadistustes kahekordistuda.
Kirjuta üles iga lisaseade: monitorid, juhtmevabad videosaatjad, teravustamismootorid (follow focus) ja välised salvestid. Kui tootja esitab vaid tarbimise vahemiku või tippvõimsuse, võta arvutuse aluseks alati maksimaalne näitaja – nii lood endale kindla turvavaru.
3. samm: jaga ja rakenda koefitsienti 0,85
Valem Wh ÷ W näitab parimat võimalikku tulemust ideaalsetes laboritingimustes. Päris võtteplatsil tekivad alati energiakaod pingemuundurites, akuplaatides, kaablites ja libaakudes, mistõttu ei anna ükski aku välja 100% oma nimitähisest.
Valdkonnas kasutatavad tööaja kalkulaatorid arvestavad kadudeks üldjuhul 15% (koefitsient 0,85). Mõned planeerimistööriistad võtavad DC-DC muundurite kasuteguriks 90% ning lisavad 80% piirangu aku eluea säästmiseks. Käsitle koefitsienti 0,85 usaldusväärse rusikareeglina, mitte kivisse raiutud garantiina.
Praktiline näide: mobiilne kaamerasüsteem

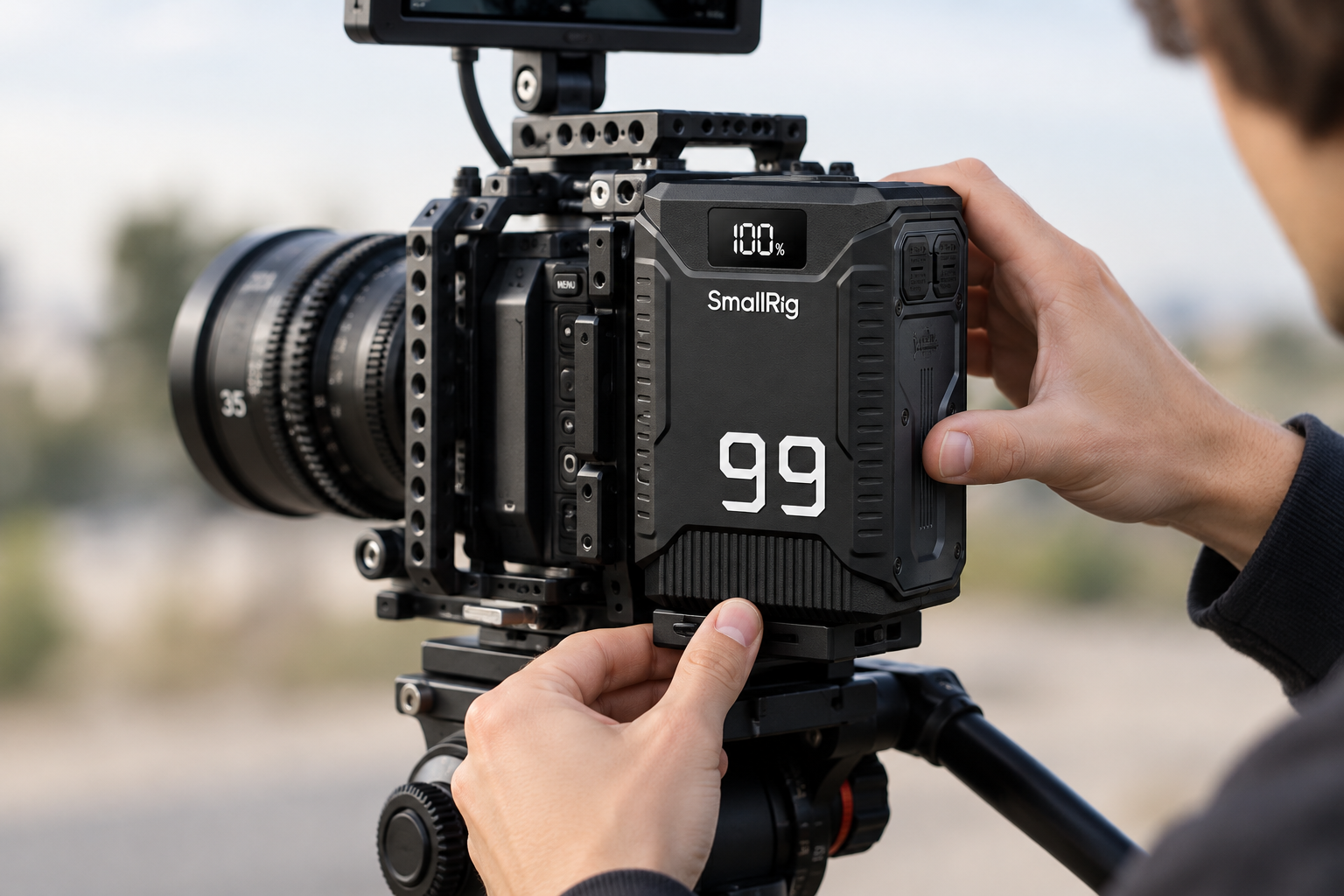

Kujutame ette käelt filmitavat süsteemi, kuhu kuuluvad Sony FX6, Hollyland Mars 4K videosaatja ja Atomos Ninja salvesti. Kogu komplekti toidab üks 99 Wh V-mount aku.
- Kaamera: 18 W
- Juhtmevaba saatja: 8,5 W
- Salvesti: 10 W (Atomose vahemiku madalam ots)
- Kokku: 36,5 W
Teoreetiline tööaeg oleks 99 ÷ 36,5 = 2,7 tundi. Korrutades selle läbi kadusid arvestava koefitsiendiga 0,85, saame tulemuseks 2,7 × 0,85 = 2,3 tundi ehk ligikaudu 2 tundi ja 18 minutit. Võttepäeva logistikat kavandades tasub seega ühe aku kohta arvestada kahe, mitte kolme tunniga.

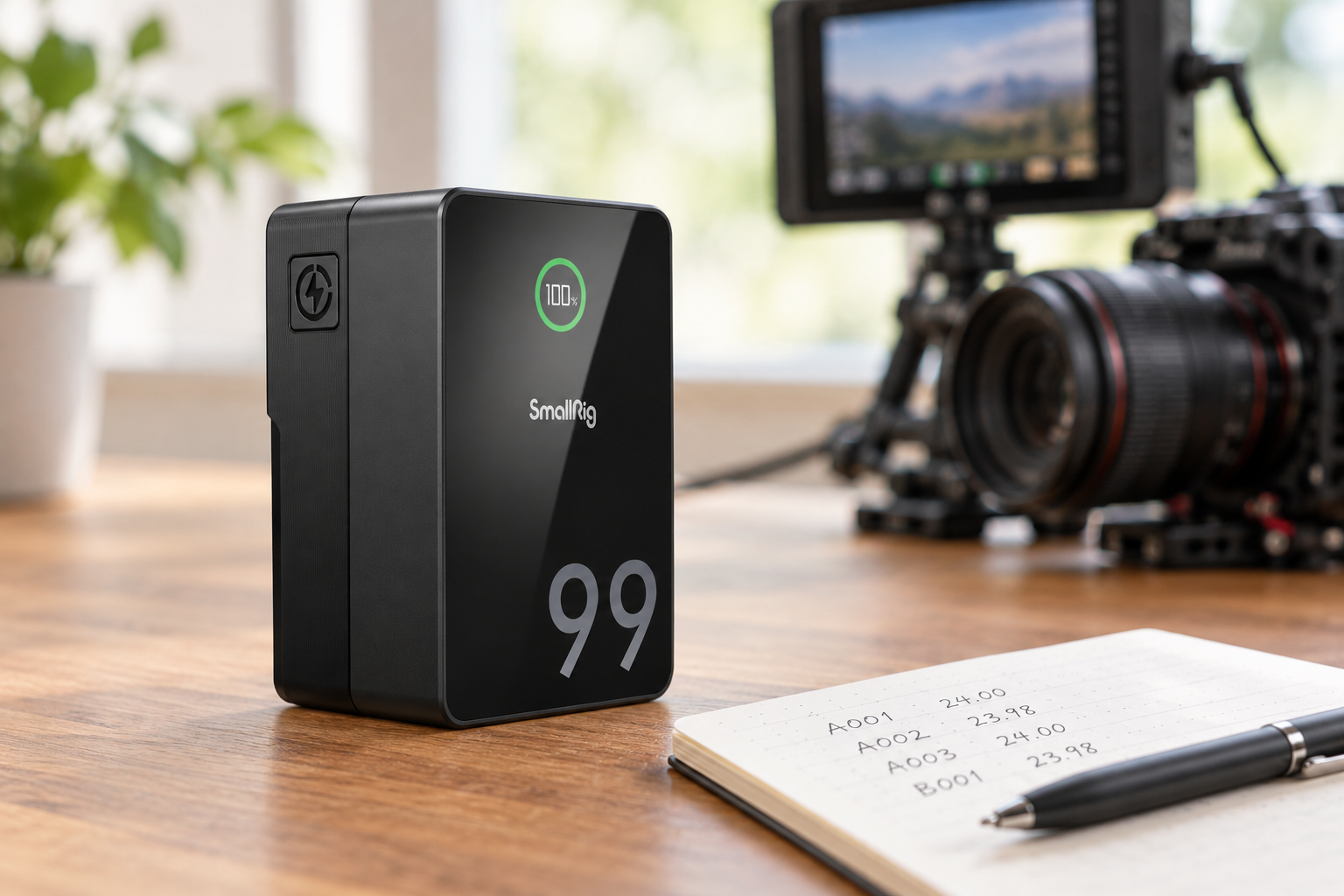

Kompaktne 99 Wh aku sobib sellisele mobiilsele komplektile suurepäraselt. Hea näide on lennureisideks sobiv SmallRig T99 V-mount aku. Kui aga seadmete koguvõimsus ületab 60 W, tasub kaaluda suurema mahtuvusega lahendust: 60 W koormuse juures kestab selline aku vaid umbes 1 tunni ja 25 minutit (99 × 0,85 ÷ 60).
Valemi kontroll tootja ametlike andmete põhjal
Saame 0,85 koefitsiendi paikapidavust hõlpsalt kontrollida Sony ametlike andmetega. FX6 kasutusjuhend lubab BP-U70 akuga 18 W koormuse juures ligikaudu 215 minutit salvestusaega. BP-U70 mahtuvus on 72 Wh.
Teoreetiline maksimum oleks 72 ÷ 18 = 4,0 tundi ehk 240 minutit. Sony lubatud 215 minutit moodustab sellest umbes 90%. Koefitsient 0,85 pakub sellest veidi konservatiivsemat ja turvalisemat varu – täpselt seda, mida vastutusrikkaks võttepäevaks valmistudes vaja on.
Mis lühendab aku tööaega tegelikkuses?
Valem eeldab stabiilset voolutarvet ja heas korras akut. Võtteplatsil mõjutavad tulemust aga mitmed lisategurid.
Külm ilm. Madal temperatuur aeglustab liitiumioonakude keemilisi protsesse. Nagu Axis oma tehnilises ülevaates selgitab, vähendab külm otseselt aku reaalset tööaega. Lisaks hoiatavad tootjad, et aku laadimine alla 0 °C juures võib põhjustada elementidele pöördumatuid kahjustusi. Sony lubab BP-U70 akut tühjendada vahemikus -20 °C kuni +45 °C, kuid laadida tohib seda üksnes temperatuuril 0 °C kuni 40 °C. Kuna mahtuvuse kahanemine miinuskraadides sõltub paljudest teguritest, tasub talvistel välivõtetel arvestada igaks juhuks poolega tavapärasest tööajast. Hoia varuakusid soojas põuetaskus ja lae neid alati toatemperatuuril.
Aku vanus ja kulumine. Iga laadimistsükkel vähendab aku mahtuvust. Kui aku on olnud pikalt aktiivses kasutuses, ei mahuta see enam sildil märgitud energiahulka. Täpse ülevaate saamiseks tasub vanematele akudele teha koormustest ning võtta valemis aluseks tegelik mõõdetud mahtuvus.
Nõudlikumad salvestusrežiimid. Kõrge kaadrisagedus, väline videosalvestus ja pildiotsija või ekraani maksimaalne heledus tõstavad voolutarvet märgatavalt. Lähtu arvutustes alati kõige nõudlikuma režiimi väärtustest, mida võttel reaalselt kasutada plaanid.
Valgustite toitmine kaameraakust. LED-valgustid tarbivad kaameratest kordades rohkem voolu. Kui toidad valgustit samast V-mount akust, liida koguvõimsusele valgusti tarve just sellel heledusastmel, mida kavatsed kasutada. Seadme korpusele märgitakse tavaliselt maksimaalne võimsus; dimmerdatud tasemete voolutarbe leiad toote kasutusjuhendist.
Kontrolli aku maksimaalset lubatud voolutugevust
Mahtuvusest üksi ei piisa – aku peab suutma kogu süsteemi jaoks vajalikku voolutugevust reaalajas ka välja anda. Tavalised 98 Wh V-mount akud taluvad maksimaalselt umbes 12 A koormust. Nimipingel 14,4 V teeb see ligikaudu 173 W. Suured kinokaamerakomplektid koos lisatulede ja servomootoritega võivad selle piiri kergesti ületada.
Lisaseadmete toitepesadel on sageli veelgi madalamad piirangud. Näiteks D-Tap kaabel, mis muundab pinge 12 voldini, võib olla mõeldud vaid kuni 25 W koormusele. Selle piirangu ületamisel võib kaabel üle kuumeneda ja rikki minna. Sama kehtib mitme väljundiga akuplaatide kohta. Loe lähemalt meie juhendist, kuidas toita mitut seadet ühest akust ja kuidas rakendada turvalist 70% koormusreeglit.
Arvesta lennureiside reeglitega
Kui reisid tehnikaga lennukis, määrab akude Wh-näitaja otseselt selle, mida tohid pardale kaasa võtta. IATA reeglite kohaselt on kuni 100 Wh liitiumioonakud käsipagasis üldjuhul lubatud ilma eriloata. Akudele vahemikus 100 kuni 160 Wh on vaja lennufirma eelnevat kooskõlastust. EASA nõuab rangelt, et varuakusid ei tohi kunagi panna äraantavasse pagasisse ning akuklemmid peavad olema lühise vältimiseks isoleeritud. Vaata täpsemaid juhiseid meie eraldi artiklist videotehnikaga lendamise kohta.
Just lennupiirangute tõttu eelistavad paljud operaatorid ühe suure aku asemel mitut 98 või 99 Wh mudelit. Kui vajad pikemat tööaega ning lennufirma annab heakskiidu, pakub 150 Wh aku umbes 50% pikemat salvestusaega. Üks kompaktne ja töökindel variant on FXLION Nano Three 150 Wh. Enne lendu tasub reeglid konkreetse lennufirmaga alati üle täpsustada.
Kokkuvõte
- Valem: tööaeg tundides = aku Wh × 0,85 ÷ koguvõimsus (W). Kui tead vaid ampertunde, korruta Ah nimipingega voltides.
- Tegelik tarbimine: leia võimsused tootja andmelehelt ning lähtu kõige nõudlikumast režiimist, mida võttel kasutad. Näiteks FX6 voolutarve kahekordistub kõrge kaadrisageduse ja lisaseadmete lisandumisel.
- Reaalne tööaeg: 99 Wh aku kestab 36,5 W tarbimisega süsteemi taga ligikaudu 2 tundi ja 18 minutit, mitte 2,7 tundi.
- Külm ilm: varu miinuskraadides oluliselt rohkem akusid ning ära kunagi lae neid temperatuuril alla 0 °C.
- Koormustaluvus: kontrolli lisaks mahtuvusele alati aku maksimaalset lubatud voolutugevust ja toitekaablite võimsuspiire.
