Kuidas seadistada mitme kaameraga otseülekannet: 6 sammu

Õnnestunud mitme kaameraga otseülekanne toetub neljale põhitalale: puhta videoväljundiga kaameratele, sobivale videokommutaatorile piltide vahel lülitamiseks, korrektselt miksitud helile ning stabiilsele üleslaadimisühendusele. Kui see baas on paigas, sõltub ülejäänu juba harjutamisest ja detailide lihvimisest.

Töövoo lühike tegevuskava:

1. Kavanda 2–3 kaameranurka – sellest esialgu täiesti piisab.
2. Veendu, et kaameratel on puhas HDMI- või SDI-väljund.
3. Vali HDMI või SDI vastavalt kaabliliinide tegelikule pikkusele.
4. Vali videokommutaator, millel jagub sisendeid ka tulevasteks vajadusteks.
5. Suuna kommutaatorisse üks miksitud helisignaal ja pane heli pildiga sünkrooni.
6. Mõõda üle üleslaadimiskiirus ning testi kogu ahelat enne otse-eetrit.

Vaatame iga sammu lähemalt ning peatume vigadel, mida praktikas kõige sagedamini tehakse.

1. samm: Määra kindlaks kaamerate ja võttenurkade arv

Alusta alati sisu vajadustest, mitte tehnika nimekirjast. Enamiku ettekannete, seminaride, jumalateenistuste ja taskuhäälingute puhul piisab kolmest rakursist:

• Üldplaan: haarab terve lava või ruumi ning annab vaatajale ruumitaju.
• Keskplaan: hoiab fookuses kõnelejat või peamist tegevust.
• Lähivõte: toob esile detailid, emotsioonid või esitluse nüansid.

Iga lisakaamera tähendab täiendavat kaablit, toiteallikat, monitoripilti ning operaatorit või eelhäälestatud asendit. Alusta kahe või kolme nurgaga. Lisa neljas kaamera alles siis, kui tead täpselt, millist vaadet see katab ja miks seda teisiti lahendada ei saa.

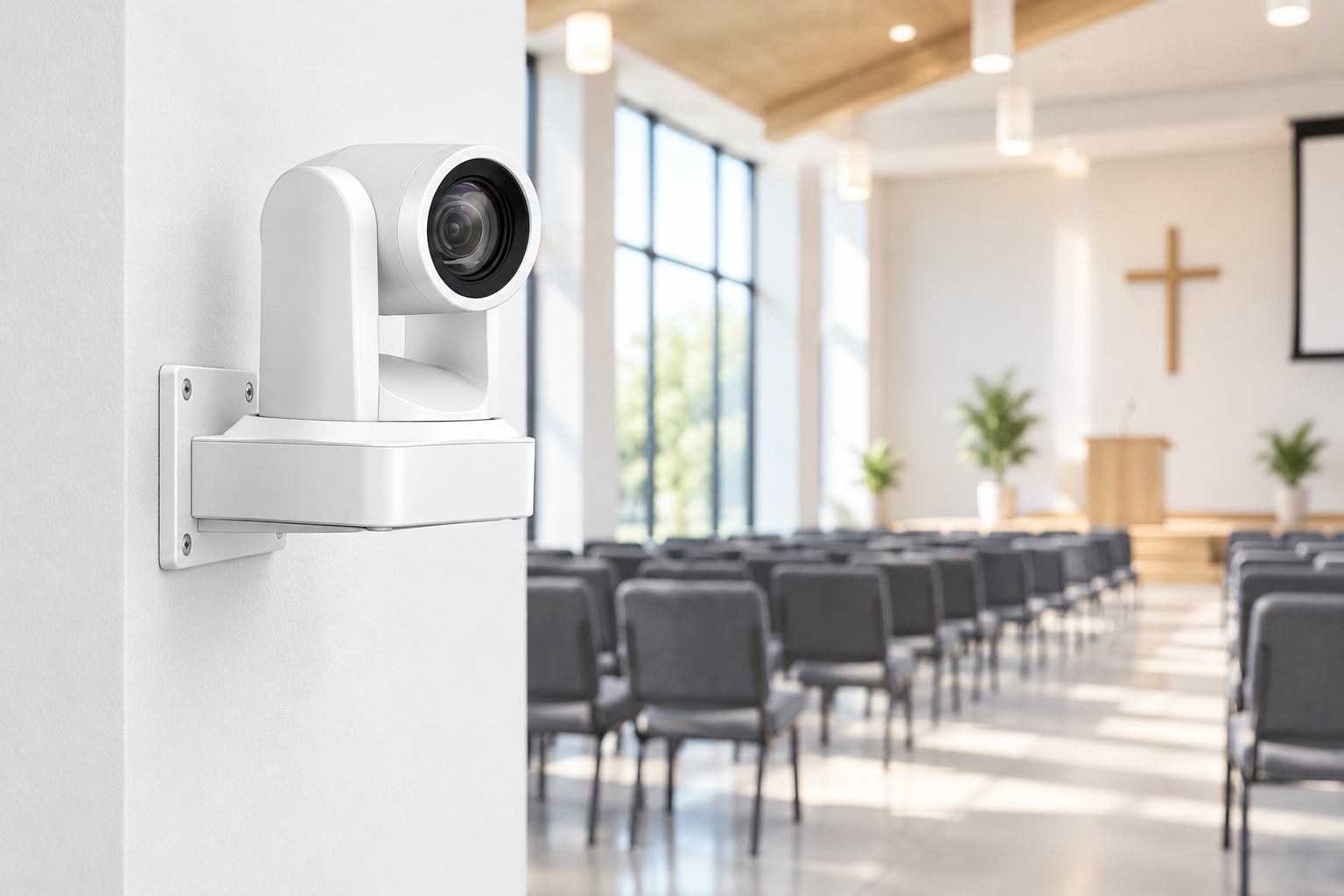

Kui meeskonnas napib operaatoreid, tasub kaaluda PTZ-kaameraid (pan-tilt-zoom). Nende salvestatud asendeid saab kommutaatorist või spetsiaalsest juhtpuldist sujuvalt välja kutsuda üksainus inimene. PoE (Power over Ethernet) toega PTZ-kaamerad teevad kaabelduse veelgi puhtamaks, edastades voolu, juhtsignaali ja pildi mööda ühte võrgukaablit.

2. samm: Kasuta puhta videoväljundiga kaameraid

Videokommutaator vajab puhast signaali (clean feed). See tähendab pilti, millel puuduvad menüükirjed, fookusraamid, akuikoonid ja salvestusmärgid. Kui kaamera väljastab need ekraanigraafika osad HDMI- või SDI-pessa, jõuavad need otse vaataja ekraanile. Näiteks Panasonic rõhutab oma juhendites, et ehkki striimida saab ka puhta väljundita kaameraga, jääb segav ekraaniinfo sel juhul otsepilti rikkuma.

Enne ülekannet kontrolli igal kaameral järgmisi seadistusi:

• Puhas väljund (clean output): lülita videoväljundist ekraaniinfo kuvamine (OSD) välja.
• Automaatne väljalülitus: lülita energiasäästurežiim täielikult välja. Nii Canon kui ka Sony panevad südamele, et otseülekannete puhul on see kriitiline – puhkerežiimi langev kaamera katkestab signaali keset saadet.
• Kuumuse juhtimine: Sony hoiatab, et pidev kõrge lahutusvõimega pildi väljastamine kergitab kaamera sisetemperatuuri, mis võib viia kaamera kaitsva väljalülitumiseni. Väldi kaamerate jätmist otsese päikese või prožektorite kuumuse kätte ning tee endale selgeks oma seadme temperatuuripiirangud.
• Kaadrisagedus ja resolutsioon: seadista kõik kaamerad ühesuguseks – näiteks Euroopas levinud 1080p25 või 1080p50 standardile.
• Pidev toide: kasuta kaameratoolide toiteks mannekeenakusid (dummy battery) või ametlikke võrgutoiteadaptereid. Tavalised siseakud ei pea mitmetunnist saadet vastu.

Arvesta ka sellega, et paljudel fotoaparaatidel rakendub sisemisel salvestamisel 29 minuti ja 59 sekundi piirang. Ära jää lootma kaamerasisesele mälukaardile: salvesta põhisignaal (programm) alati eraldi seadmes või otse videokommutaatoris.

Ringhäälingus ja suurtes telestuudiotes kasutatav genlock-sünkroonimine lukustab kõik seadmed ühisele taktsagedusele. Tavapärastes otseülekannetes pole see enamasti vältimatu, sest nüüdisaegsed kommutaatorid sünkroonivad erinevad sisendsignaalid riistvaraliselt ümber. Kui otsustad siiski genlocki kasutada, tuletab RED meelde, et kõik ahela kaamerad peavad töötama sama püsivara versiooni, taktsageduse ja ajakoodi formaadiga.

3. samm: Vali HDMI või SDI vastavalt kaabli pikkusele

Nii HDMI kui ka SDI edastavad pakkimata kvaliteetset videosignaali peaaegu olematu viivitusega. Peamine erinevus peitub töökindlas edastuskauguses ja liidese füüsilises ehituses.

HDMI	SDI
Levinumad seadmed	Hübriid- ja peegelkaamerad, videokaamerad, kompaktsemad PTZ-d	Ringhäälingutehnika, professionaalsed PTZ-kaamerad, kinokaamerad
Töökindel kaablipikkus	Passiivse 4K60 kaabliga u 5–6 m	Belden 1855A kaabliga: 3G-SDI kuni 92 m, 6G-SDI kuni 63 m
Pistikühendus	Fikseerimata, võib tõmbamisel pesast libiseda	Tugev ja lukustatav BNC-bajonett
Sobivaim kasutuskoht	Stuudionurk, töölaud, lühikesed vahemaad	Saalid, lavad, pikad ja nõudlikud kaabliliinid

HDMI standard ei kehtesta kindlat meetrilist piirangut. Kaugust seab ribalaius: mida suurema andmemahuga signaal, seda lühem peab olema passiivne vaskkaabel, nendib Key Digital. Tabelis toodud SDI väärtused põhinevad Belrami spetsifikatsioonil kaabli Belden 1855A kohta. Kuna reaalne töökaugus sõltub alati kaablite ja liideste koostekvaliteedist, tuleks pikad liinid enne võtet alati koha peal läbi katsetada.

Põhireegel on lihtne: kui kaamera seisab kommutaatori lähedal, piisab kvaliteetsest HDMI-kaablist. Kui kaamera asub saali teises otsas, vii signaal kohale SDI-kaabliga. Vajadusel saab neid standardeid hõlpsasti kombineerida: kaamera juurde lisatud kompaktne HDMI-SDI signaalimuundur teeb hübriidkaamera väljundist vastupidava koaksiaalsignaali, mille saab viia muretult BNC-pesasse.

Kaablite hingeelu ja omaduste kohta loe pikemalt meie eraldi artiklist: kuidas valida HDMI-kaablit videotehnikale. Kui vahemaad on mõõdetud, heida pilk meie HDMI-kaablite ning vastupidavate koaksiaalkaablite tootevalikule. Kohtadesse, kuhu kaableid vedada ei saa või ei tohi, sobib aga juhtmevaba videoedastuse süsteem.

4. samm: Vali sisendite arvule vastav videokommutaator

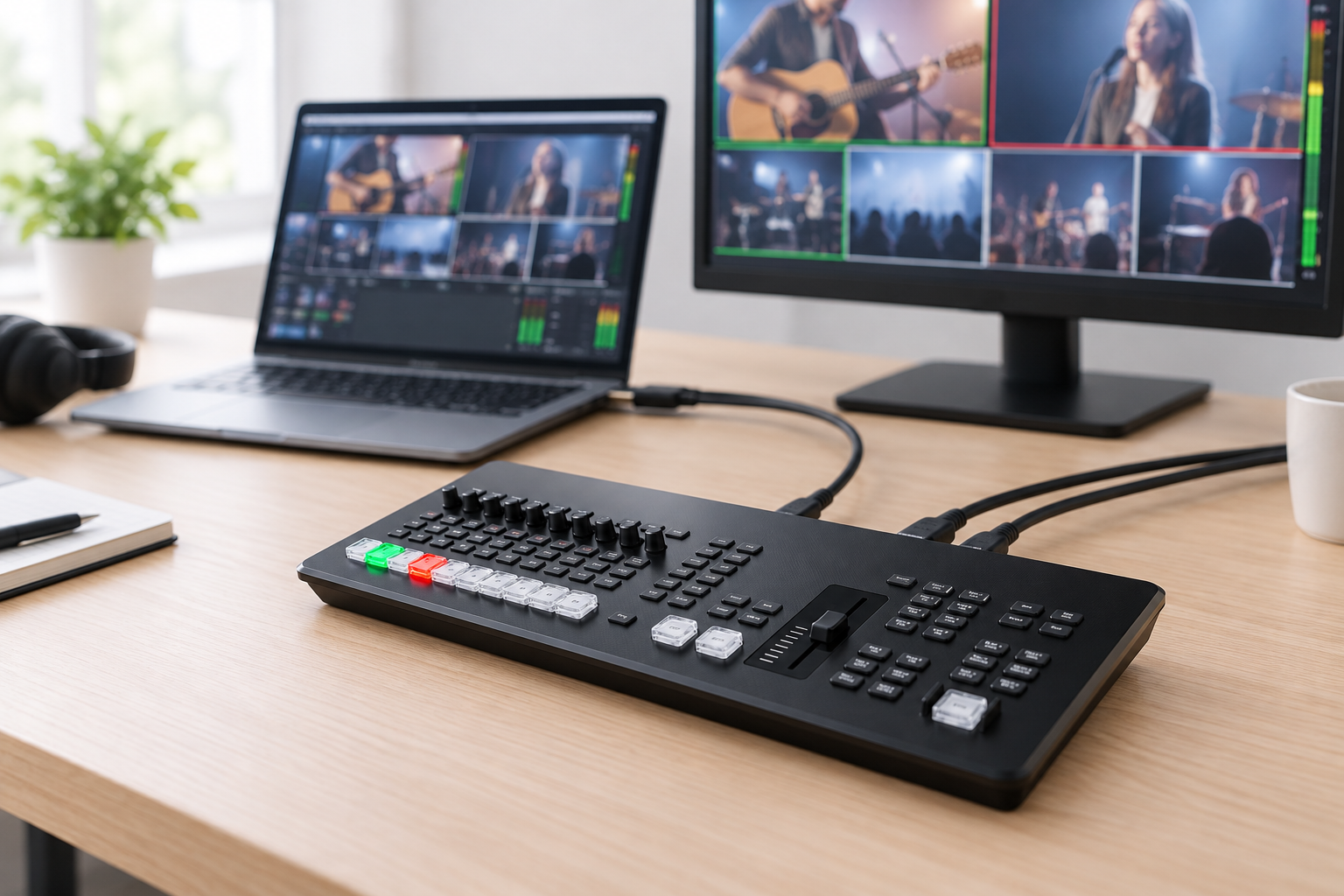

Videokommutaator on ülekandesüsteemi süda. See koondab kaamerate pildid, võimaldab reaalajas teha sujuvaid lõikeid ja üleminekuid, lisada graafikat ja nimesilte ning saata valmis saatepildi vaatajateni. Meie tootevalikust leiad sobivad videomikserid igas mahus projektidele.

Arvuta vajaminev sisendite hulk reegliga: kaamerate arv + 2. Jäta igale kaamerale oma sisend, lisa üks eraldi sisend esitlusslaidide või videote esitamiseks mõeldud sülearvutile ning hoia vähemalt üks pesa vaba ootamatute lisaseadmete jaoks.

Tüüpilisemate ülesannete puhul töötavad suurepäraselt:

• Integreeritud striimimismootoriga HDMI-kommutaatorid. Blackmagic ATEM Mini seeria mudelitel on 4 või 8 HDMI-sisendit. Kuna igal sisendil on sisseehitatud standardimuundur, saab muretult kõrvuti kasutada erineva kaadrisageduse või resolutsiooniga allikaid. Kõik mudelid toimivad USB kaudu ka universaalse veebikaamerana. ATEM Mini Extreme ISO salvestab lisaks valmis saatele mäluseadmele ka kõik 8 toorsisendit eraldi failidena, tehes järelmontaaži ülilihtsaks.
• Kombineeritud SDI/HDMI kommutaatorid. Näiteks AVMATRIX VS0601U pakub nelja SDI- ja kahte HDMI-sisendit ning USB-väljundit voogedastuseks. See on ideaalne hübriidlahendus ruumidesse, kus tuleb kokku viia saali tagaseinast tulevad pikad SDI-kaablid ning puldis asuv esitlusarvuti.

Hoia töös kindlasti multivaate (multiview) ekraani. See koondab ühele monitorile kokku kõik sisendid, eelvaate (preview) ja otsesaate pildi (program). Ilma selleta toimuks kaamerate vahetamine põhimõtteliselt pimesi.

Kui valitud kommutaatoril puudub riistvaraline kooder, suunatakse programmipilt arvutisse USB või HDMI kaudu. Sellisel juhul vajad videohõivekaarti ning saateplatvormi haldamiseks tarkvara (näiteks OBS Studiot). Meie videohõivekaartide ostujuhend selgitab täpsemalt, milline lahendus sobib sinu arvuti ja kaameratega.

5. samm: Hoia heliahel lihtne ja pildiga sünkroonis

Vaatajad taluvad välja väikese pildidefekti või pehmema fookuse, kuid kehva ja ragisevat heli ei andesta keegi. Lihtsaim ja kindlaim viis on saata videokommutaatorisse üksainus terviklikult kokku miksitud helisignaal, mitte kasutada eri kaamerate mikrofone läbisegi.

Ühenda mikrofonid välisesse helipulti või otse kommutaatori analoogsisenditesse. Keera kommutaatoris kaamerate sisseehitatud mikrofonide helitase täiesti maha – vastasel juhul muutub ruumikõla ja tekib ebameeldiv kaja iga kord, kui operaator pilti vahetab. Raadiomikrofonide kasutamisel mürarikkas raadiokeskkonnas tasub sirvida ka meie juhtmevabade mikrofonide sageduste ja häirete juhendit.

Seejärel seadista paika huulte sünkroonsus (lip-sync). Kuna pilditöötlus ja muundurid tekitavad videosignaalile kerge viivituse, jõuab heli enamasti kohale veidi enne pilti. Seetõttu tuleb helikanalile määrata väike viivitus. Tavalise 30 fps kaadrisageduse juures kestab üks kaader umbes 33 millisekundit – seda väärtust on hea kasutada viivituse arvestamisel.

Sünkrooni seadistamise kontrolltest:

1. Salvesta lühike prooviklipp, kus keegi lööb kaamera ees selgelt käsi kokku.
2. Vaata salvestust aegluubis ning jälgi käte kokkupuute hetke ja plaksu helilainet.
3. Kui heli kostub enne füüsilist kokkupuudet, lisa helile viivitust (audio delay) samm-sammult (nt 30–50 ms kaupa), kuni heli ja pilt kattuvad täpselt.

Enamikul tänapäevastel kommutaatoritel ja digitaalsetel helipultidel on viivituse lisamine sisseehitatud funktsioon. Spetsiaalsed muundurid, näiteks Roland VC-1-DL, võimaldavad sünkrooni sättimiseks nihutada pilti ja heli teineteise suhtes kuni 4,5 kaadri ulatuses. Kui aga märkad, et heli hakkab pildist ära triivima alles pikema saate jooksul ja vahe pidevalt suureneb, viitab see kella sünkroonimise (clock sync) lahknevusele heli- ja videoseadmete vahel.

6. samm: Kontrolli üleslaadimiskiirust ja kooderi seadeid

Otseülekande tõrgeteta toimimise otsustab interneti üleslaadimise (upload), mitte allalaadimise kiirus. Kasuta alati kaabliga võrguühendust (Ethernet). Ka Twitch soovitab kriitiliste ülekannete puhul vältida Wi-Fi kasutamist, mis on aldis ootamatutele kõikumistele.

Määra bitikiirus (bitrate) vastavalt platvormi ametlikele juhistele:

• YouTube: 1080p 60 fps lahutusvõime ja H.264 koodeki korral on soovitatav kiirus ligikaudu 12 Mbps (täpsemalt vaata YouTube’i kodeerija seadete lehelt).
• Twitch: 1080p 60 fps striimiks on soovitatav ülempiir 6000 kbps püsiva bitikiirusega (CBR).

Jäta ühendusele alati turvaline varu. Twitch soovitab, et reaalne üleslaadimiskiirus ületaks valitud striimi bitikiirust vähemalt 30% võrra. Nagu märgitakse Twitchi korduma kippuvate küsimuste lehel, vajab 6 Mbps voog tegelikkuses vähemalt 8 Mbps stabiilset üleslaadimisliini.

Praktiline näide: kui plaanid YouTube’i 1080p60 saadet bitikiirusega 12 Mbps, vajad koos 30% varuga vähemalt 15,6 Mbps üleslaadimiskiirust. Tee toimumiskohas kiirusetest samal nädalapäeval ja kellaajal, mil sündmus päriselt toimub. Kui liin annab välja vaid 10 Mbps, langeta julgelt striimi bitikiirust või kaadrisagedust – stabiilne 720p pilt on vaatajale kordades meeldivam kui pidevalt hakkiv 1080p.

Arvesta ka sellega, et kui saadad pildi korraga mitmele platvormile ilma spetsiaalse vahendusteenuseta, korrutab iga lisakanal vajamineva üleslaadimiskiiruse.

Testi kogu ahelat enne igat ülekannet

Enamik otse-eetris tekkivatest vigadest ei tulene riistvara purunemisest, vaid tähelepanuta jäänud pisiasjadest. Käi see nimekiri läbi tund aega enne otseülekande algust:

• Kõik kaamerad näitavad multivaates puhast pilti ilma ühegi menüüelemendita.
• Kaablid on põrandale kinni teibitud, liikumisteedest eemal ja pistikud pesades korralikult fikseeritud.
• Kaamerate unerežiim on välja lülitatud ning seadmed saavad stabiilset toidet võrguadapteritest.
• Helitasemed on paigas ega lähe punasesse ning pildi ja heli sünkroonsus on üle kontrollitud.
• Privaatne teststriim on töötanud ilma kaadrikadudeta (dropped frames) vähemalt 15 minutit.
• Varukoopia on kindlustatud: programm salvestub paralleelselt mälukaardile või salvestajasse ning käeulatuses on varukaabel.

Praktikas näeb sageli olukordi, kus kallis ja läbimõeldud süsteem lakkab töötamast lihtsalt seetõttu, et keegi tõmbab jalaga vastu lahtist HDMI-pesa. Paari teibiribaga fikseeritud kaablid ja pistikute pinge vabastamine hoiavad sellised vahejuhtumid ära.

Kokkuvõte

• Alusta 2–3 kaameranurgaga ja vali videokommutaator, millel on ruumi ka tulevasteks laiendusteks.
• Veendu, et kaameratest väljub puhas signaal, lülita välja unerežiimid ning ühtlusta kaadrisagedused.
• Vali lühikestele distantsidele HDMI ja pikkadele liinidele SDI; vajadusel kasuta vahel signaalimuundureid.
• Suuna pulti üksainus korralikult miksitud helisignaal ja sünkrooni see väikese viivitusega videopildiga.
• Tagada internetiüleslaadimisele vähemalt 30% varu võrreldes striimi bitikiirusega ning kasuta kaabliga võrku.

Kui kahtled, milline videokommutaator või kaabeldus sobib kõige paremini sinu ruumi ja eelarvega, võta ühendust meie meeskonnaga. Vaatame üle su kaamerate arvu ja distantsid ning aitame valida parima seadme meie videomikserite valikust.
